Tills vidare = FRI FRAKT!
Gäller vid köp för minst 1500kr och vikt upp till 10kg
Vi lagerhåller 6 olika modeller
passande till de vanligaste svarvstorlekarna.
Viktig data vid val av modell: Dubbhöjden över toppsliden.
(All modifiering av din svarv kräver god verkstadsvana.)
Vid beställning ange:
Antal + Artikelnummer

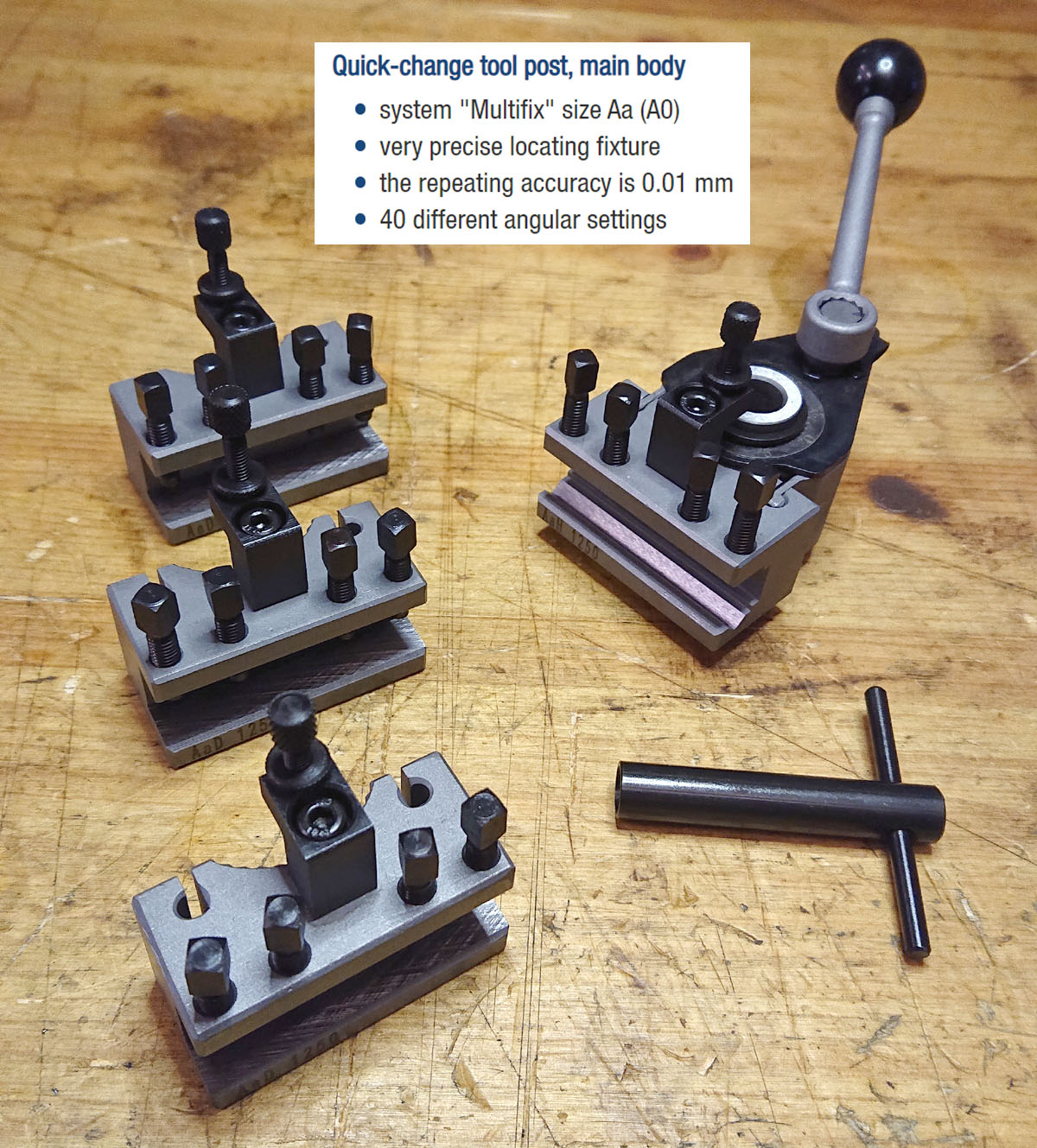

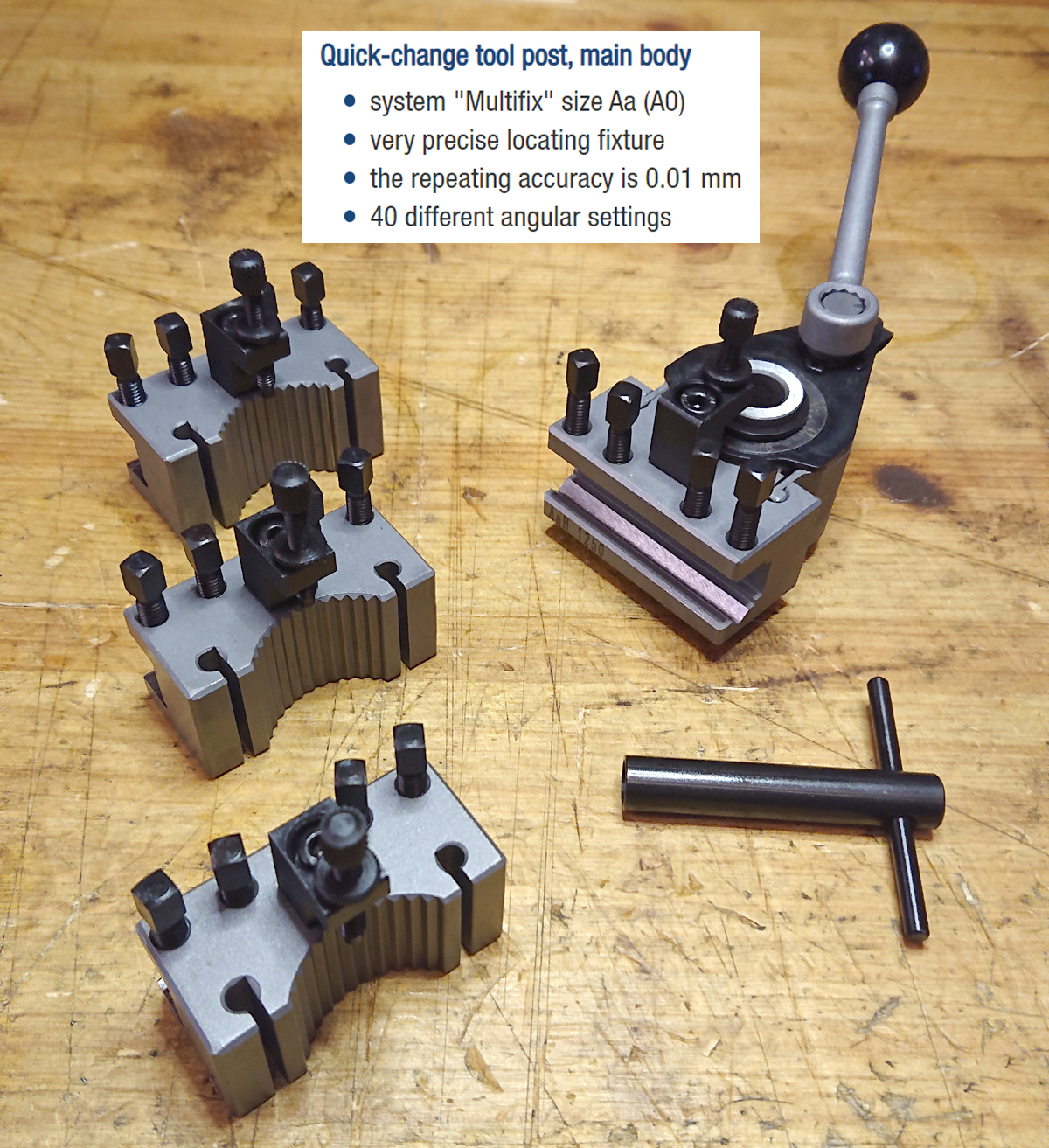

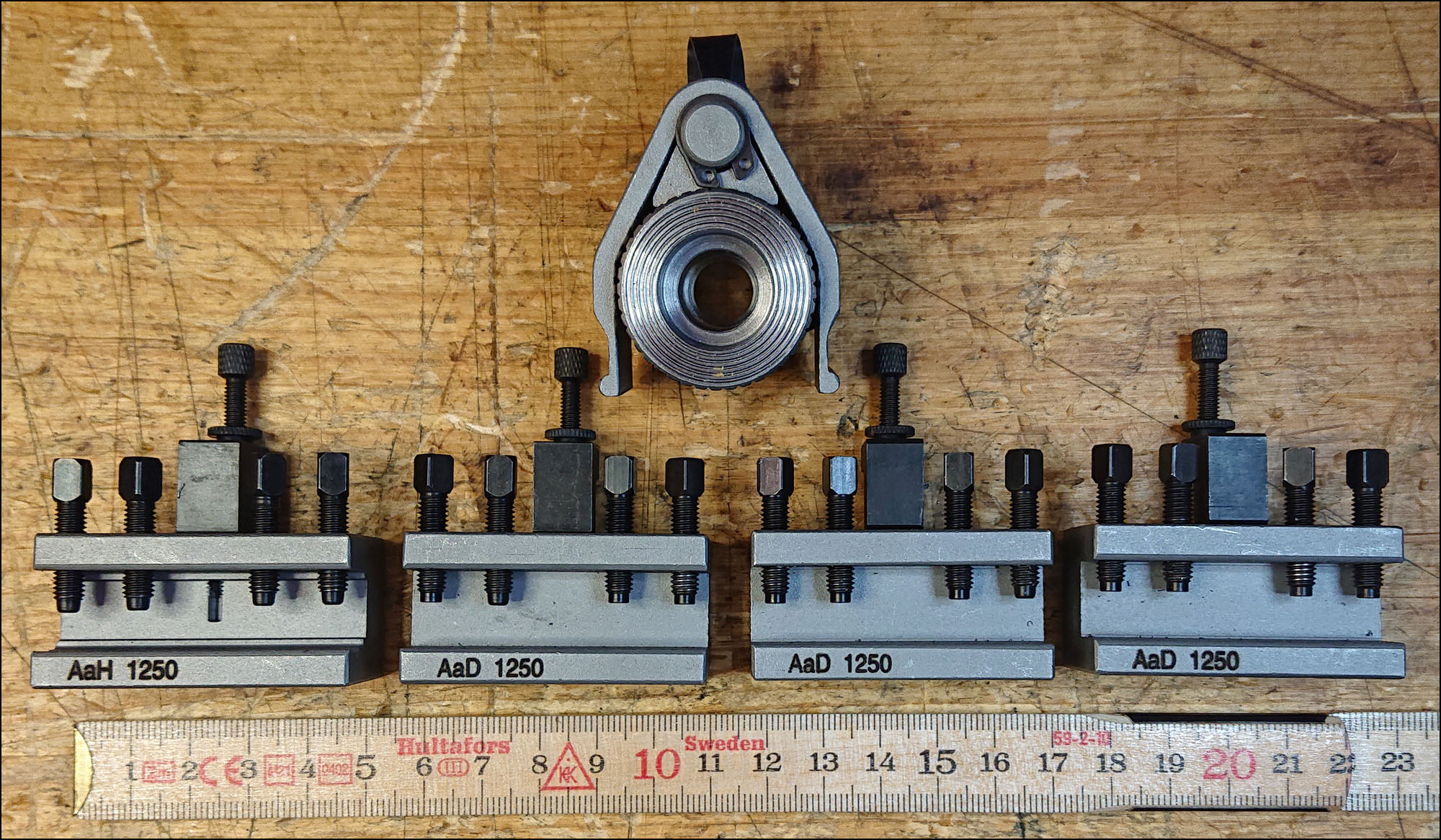

Artikelnummer: Aa12x12set
Verktygshållare/svarvstålshållare multifix 40position Aa-1212.
Max stålhöjd/greppvidd 12,5mm.

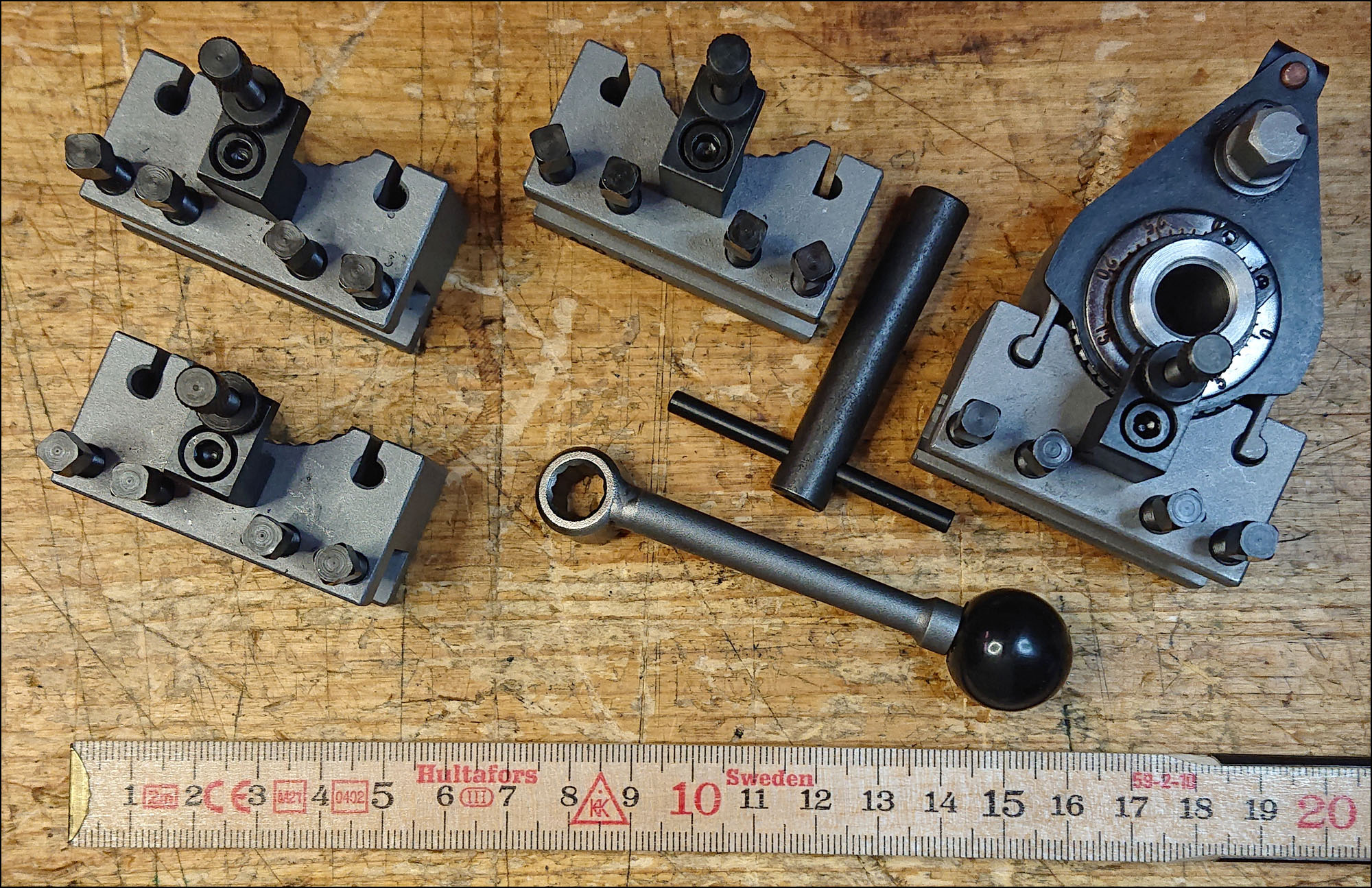

Setet innehåller
1st fäste + 4st hållare + enligt bilderna.
Repeternoggrannhet: 0,01mm.
Totalvikt för allt ca 1200g.

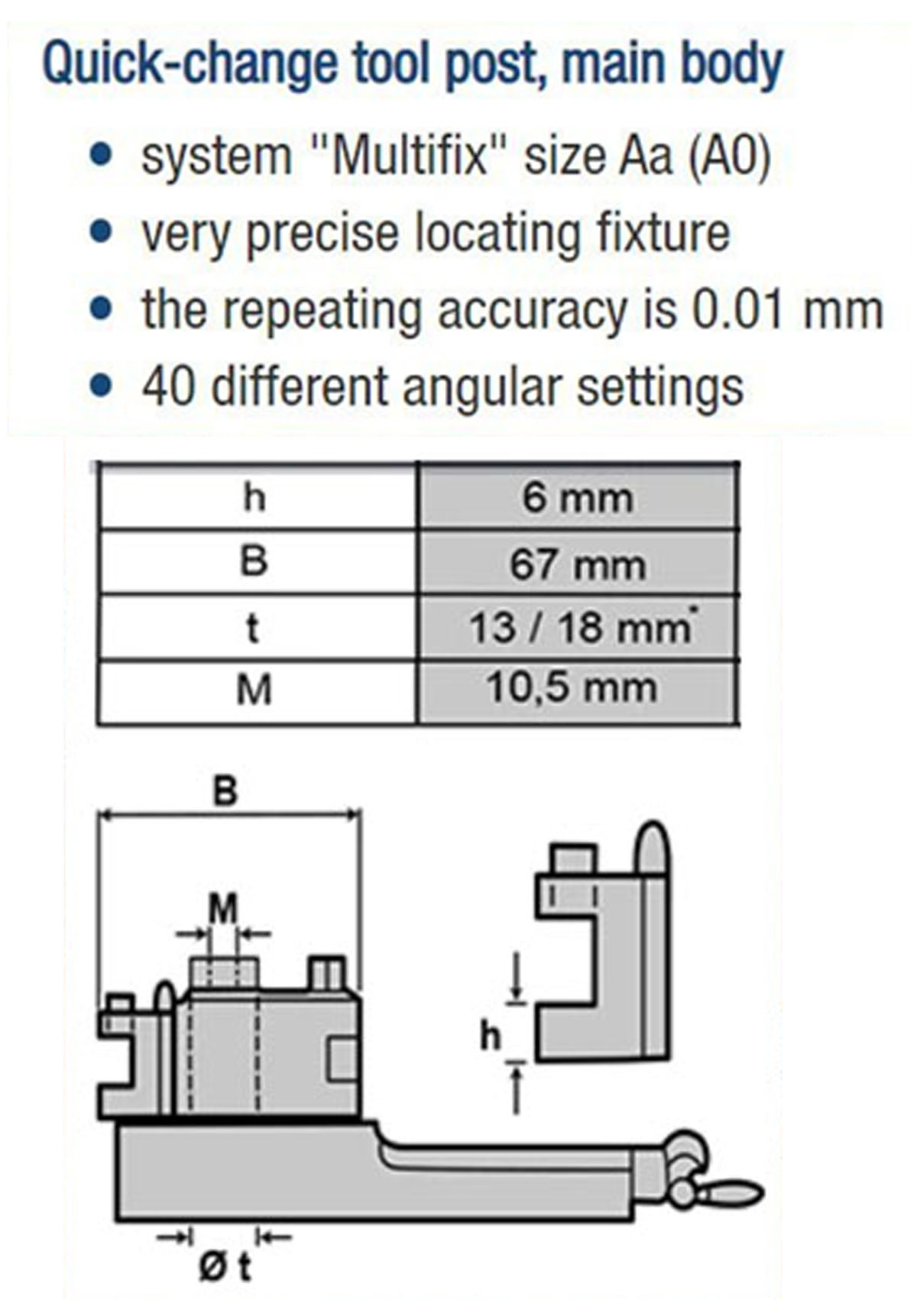

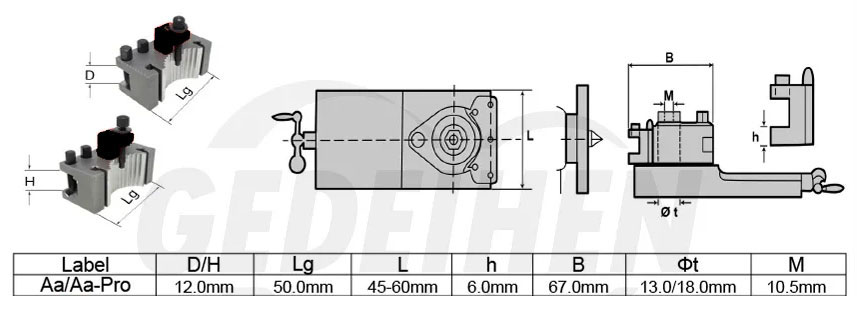

Förtydligande text som även finns i bilderna nedan:
Verktygshuvud med verktygshållare.

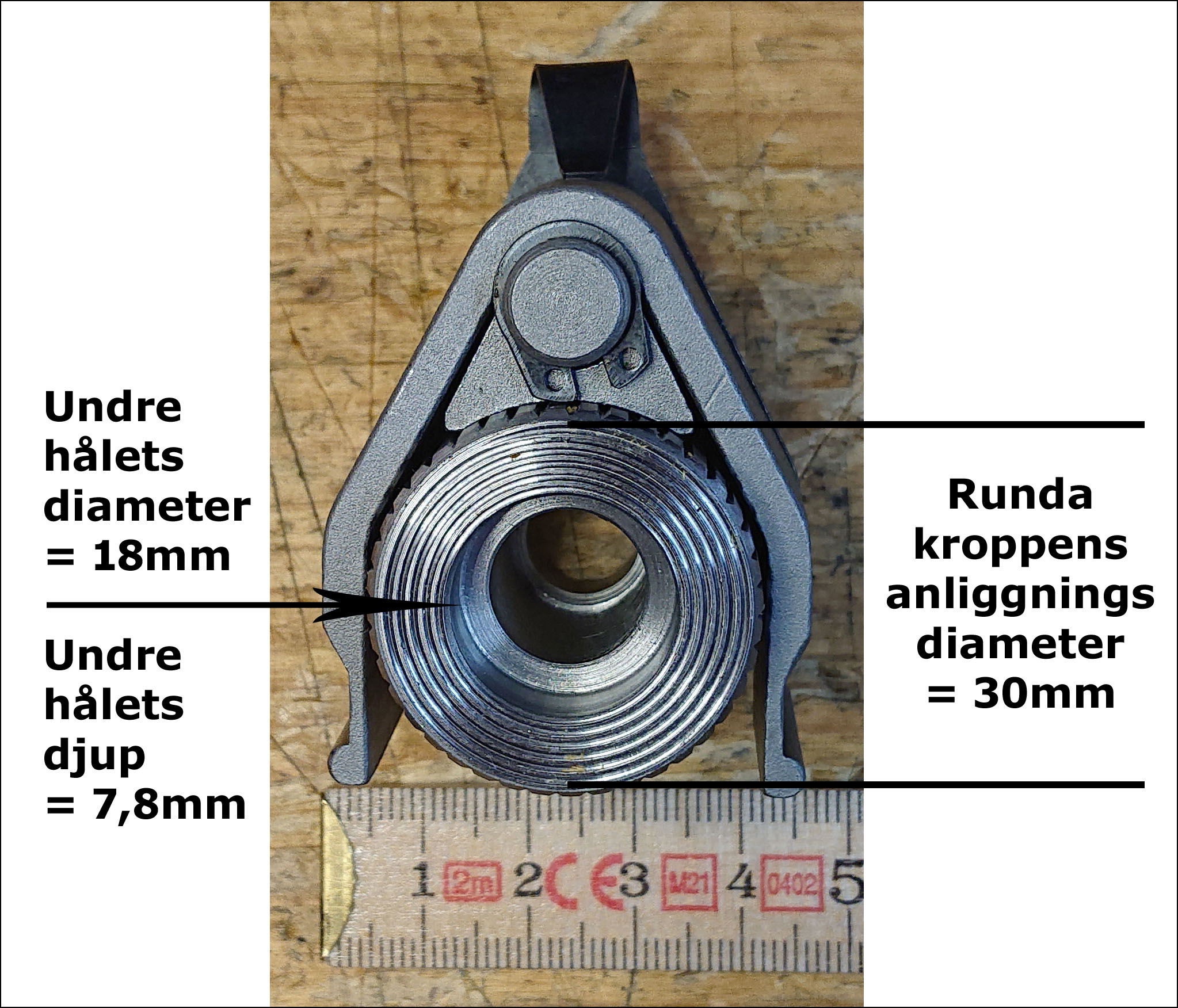

Undre hålets diameter = 18mm.
Undre hålets djup = 7,8mm.
Runda kroppens anliggnings diameter = 30mm.

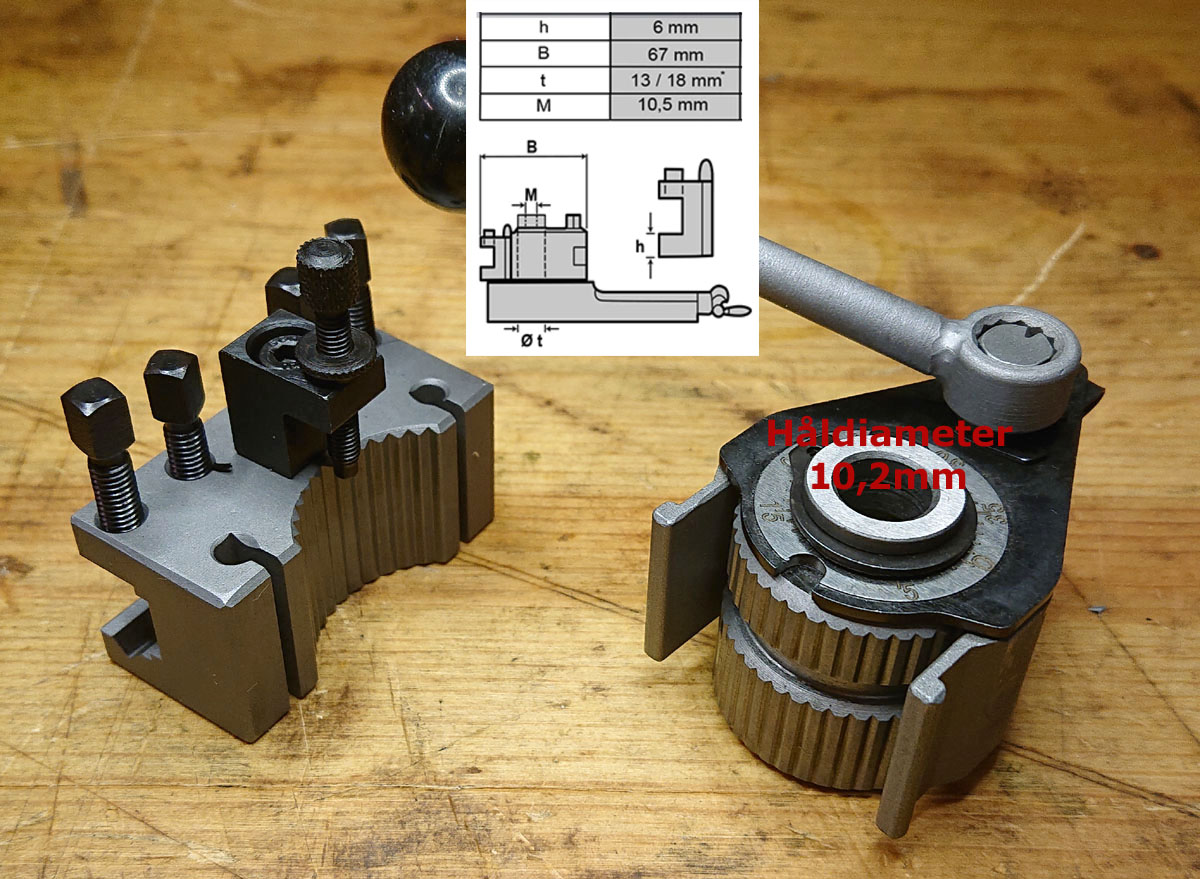

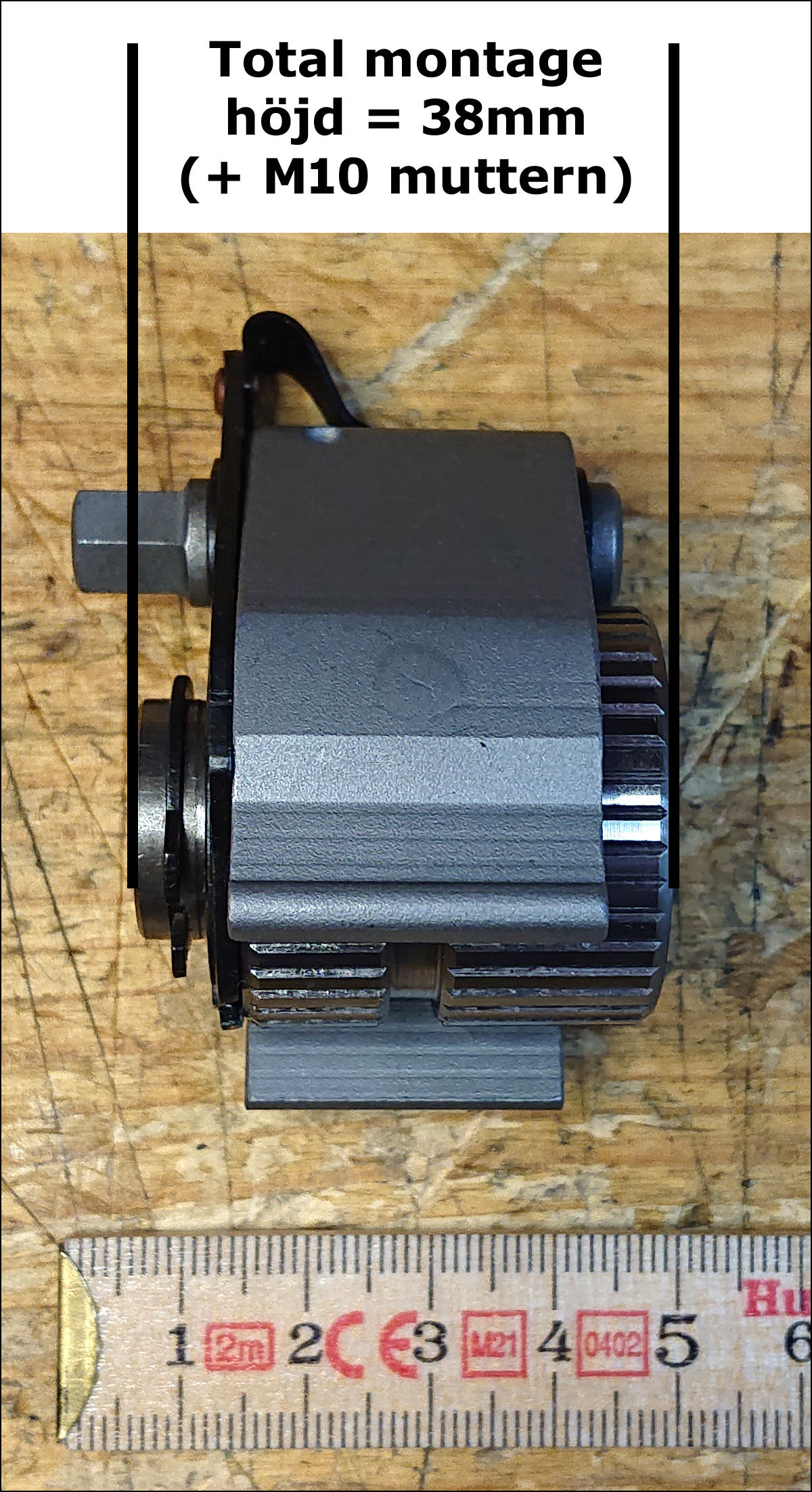

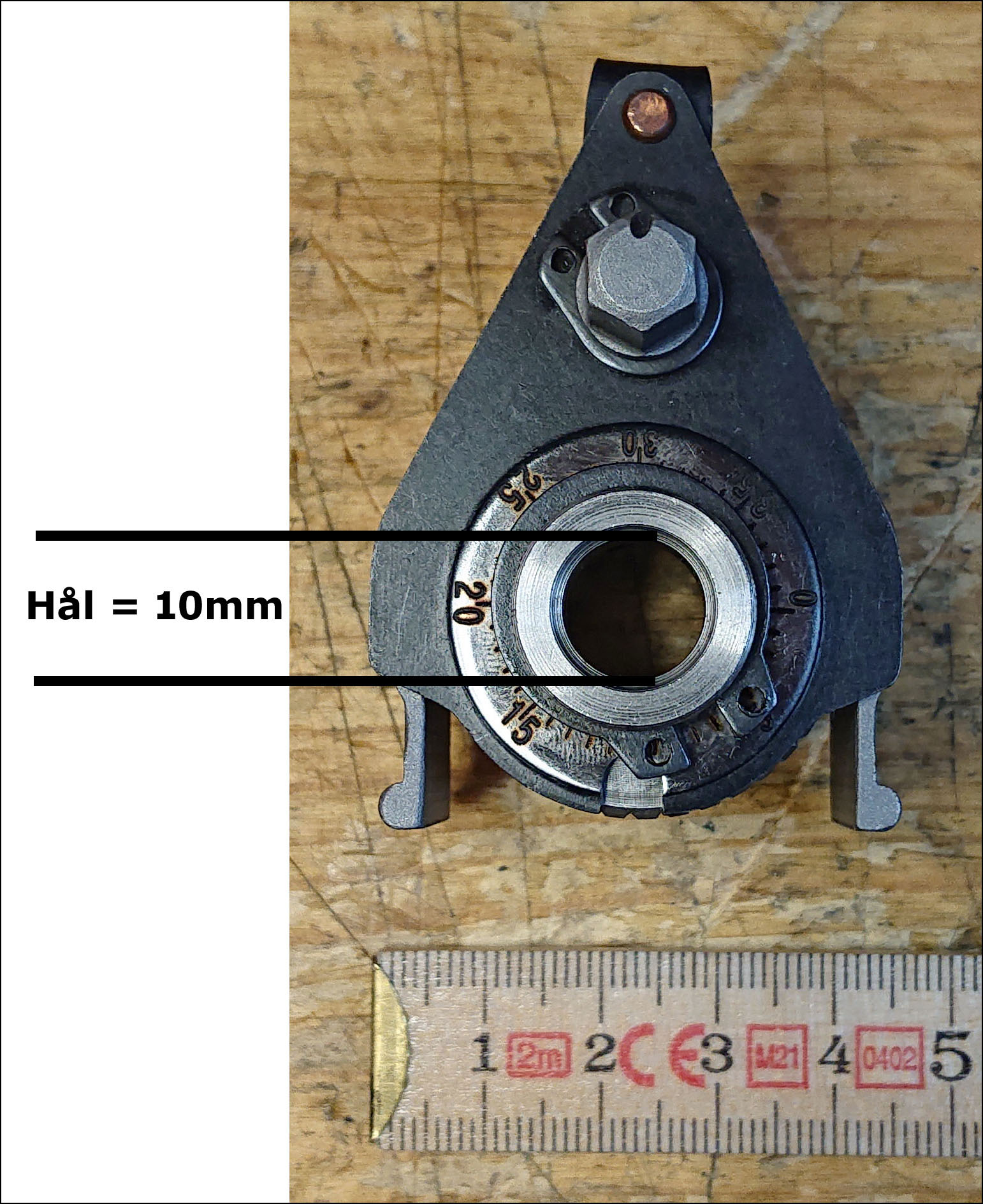

Total montage höjd = 38mm (+ M10 muttern) Hål = 10mm.

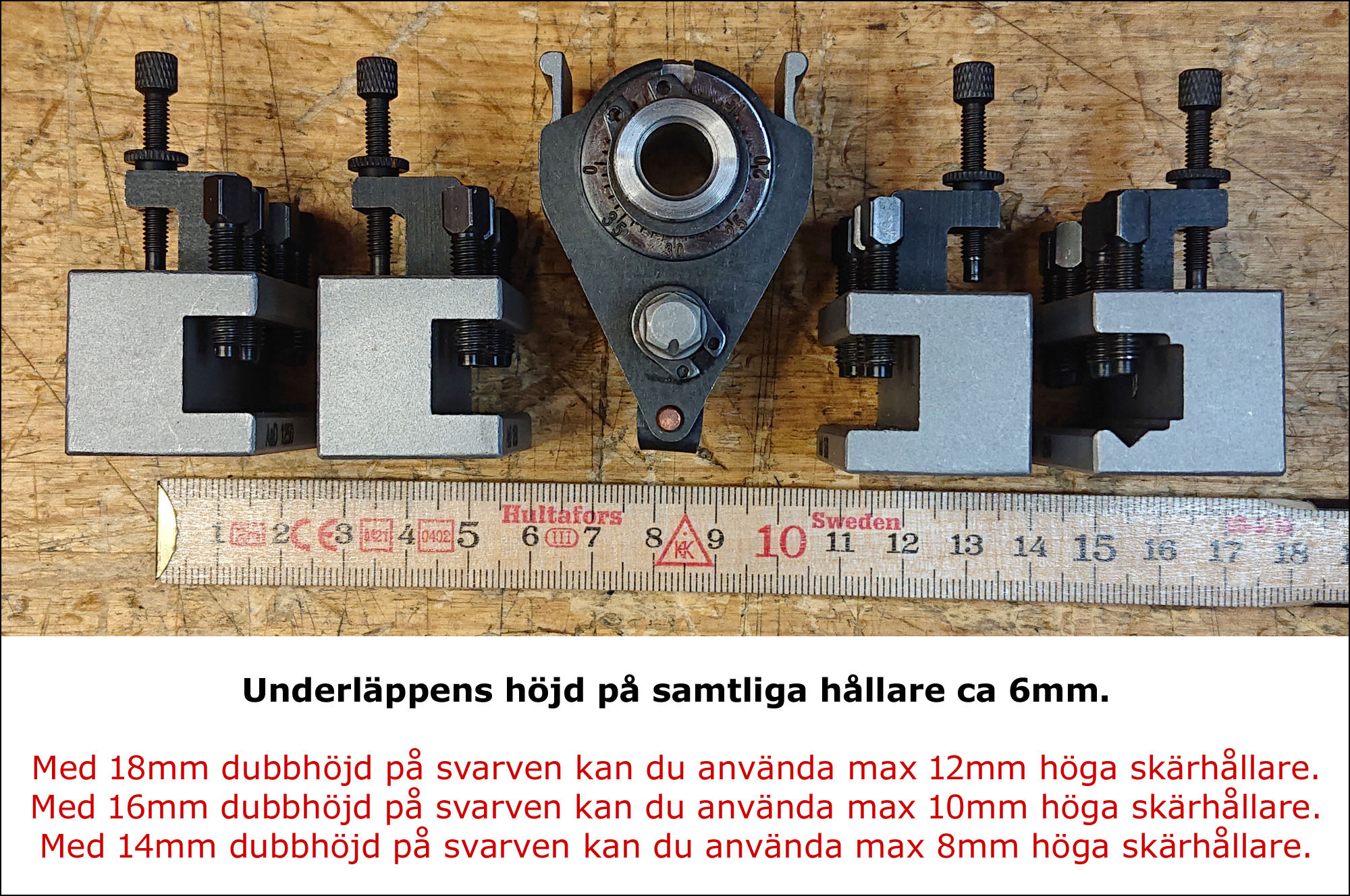

Underläppen standard = Ca 6mm.
Verktygshållarnas öppning tar max 12,5mm.
Med 18mm dubbhöjd på svarven kan du använda max 12mm höga skärhållare.
Med 16mm dubbhöjd på svarven kan du använda max 10mm höga skärhållare.
Med 14mm dubbhöjd på svarven kan du använda max 8mm höga skärhållare.
Total höjdjustering (K) med början från toppslides översida = Max 10mm.
Hårdhet verktygshuvud, HRC 55-62.
Hårdhet verktygshållare, HRC 35-40.

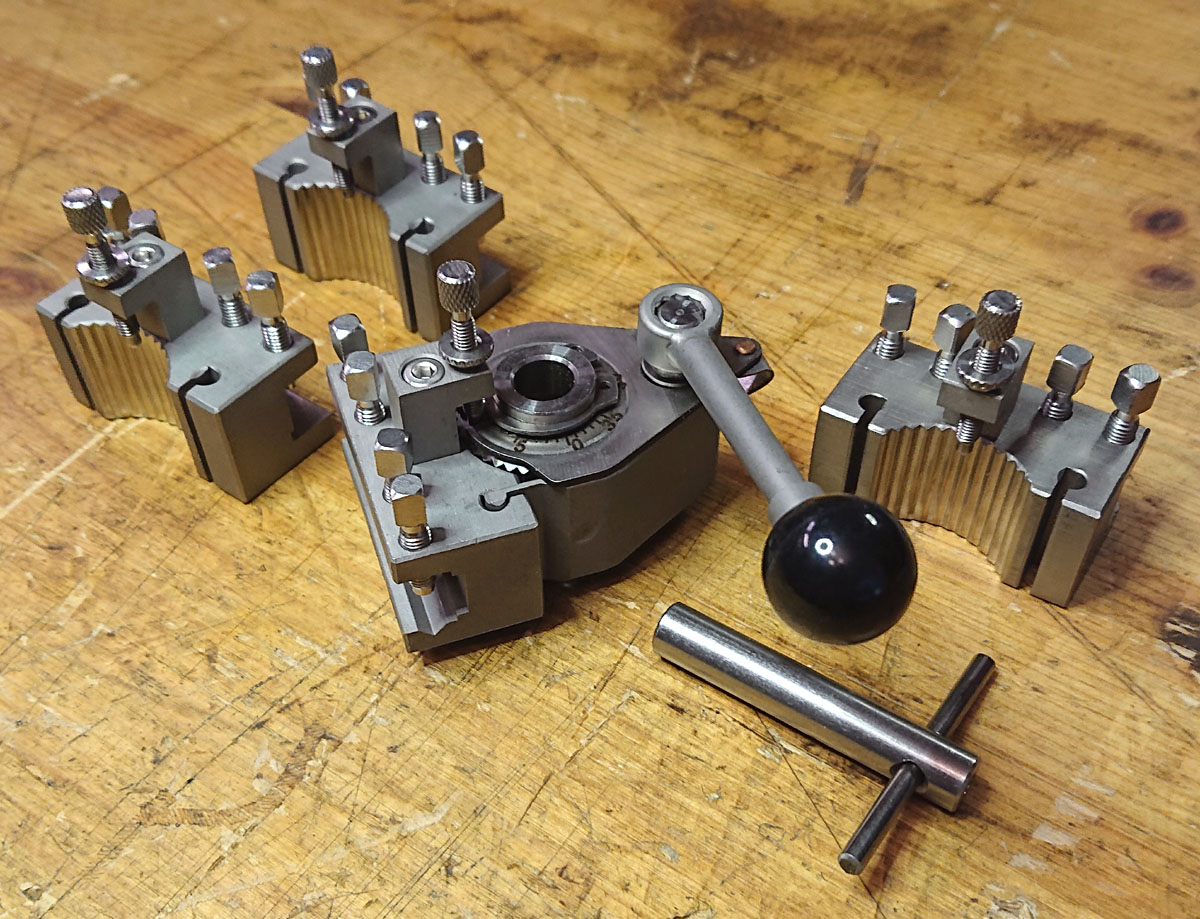

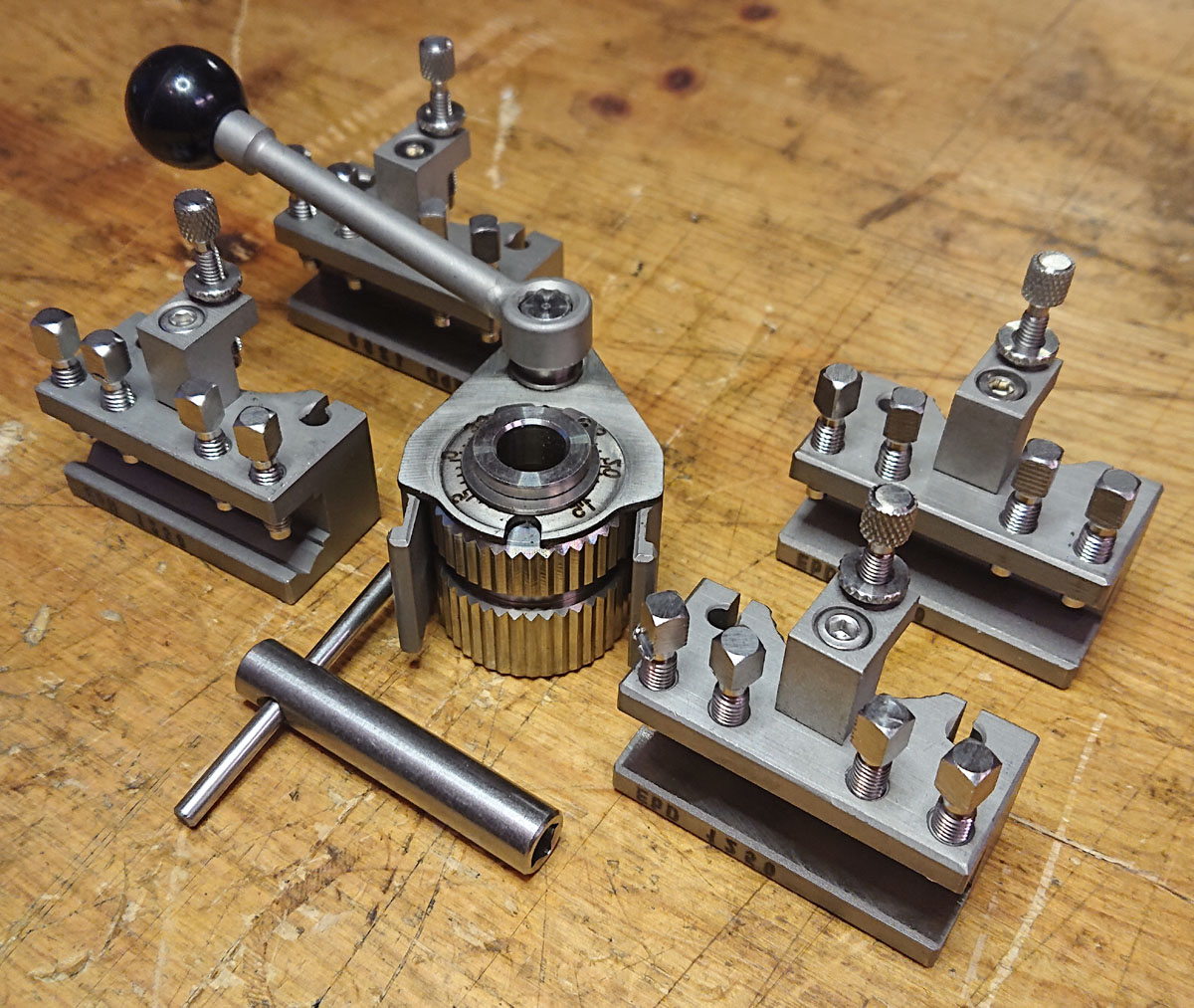

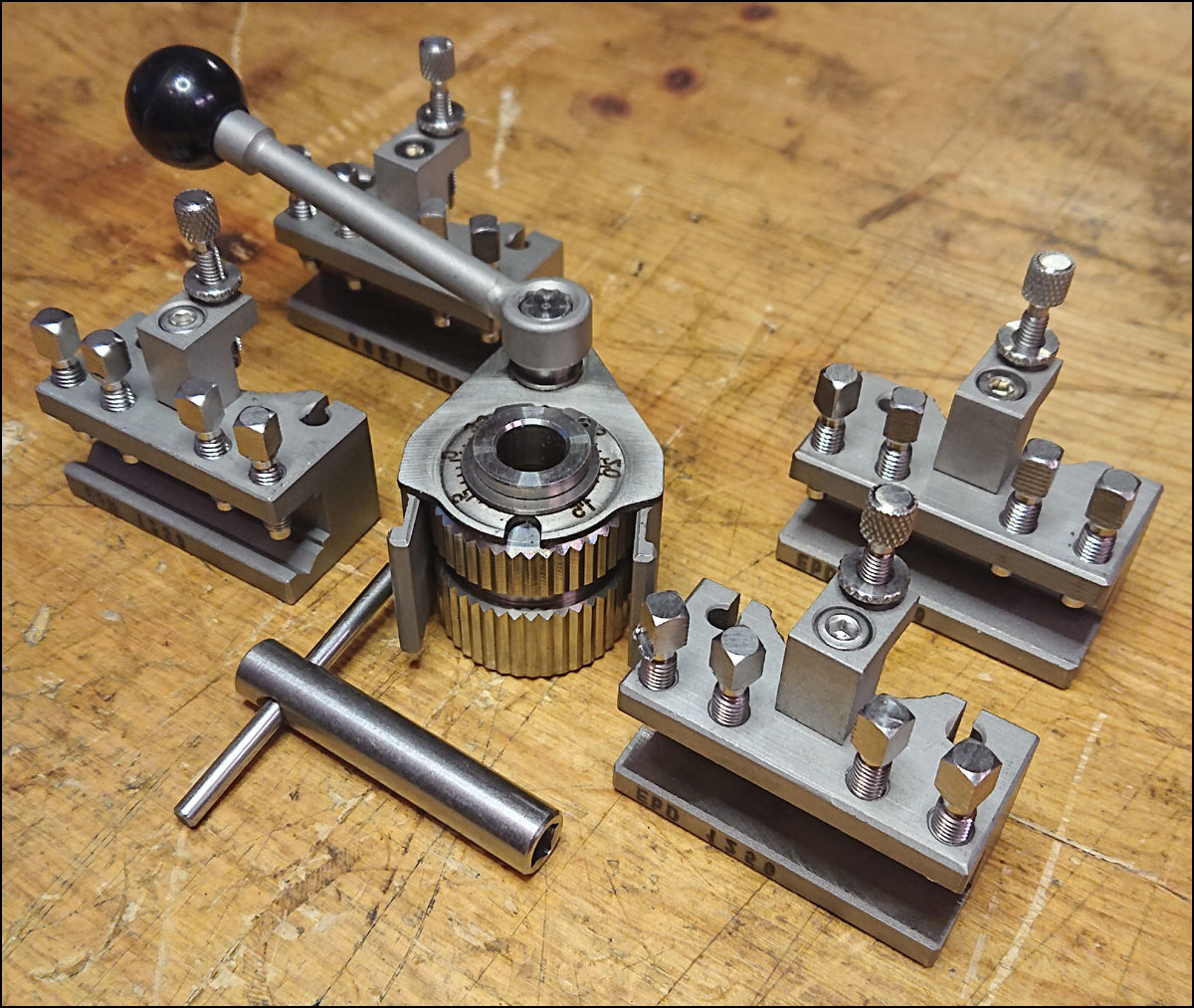

Artikelnummer: Eb12x12-RFset
Verktygshållare/svarvstålshållare multifix 40position Eb12x12.
Max stålhöjd/greppvidd 12,5mm.
Setet innehåller

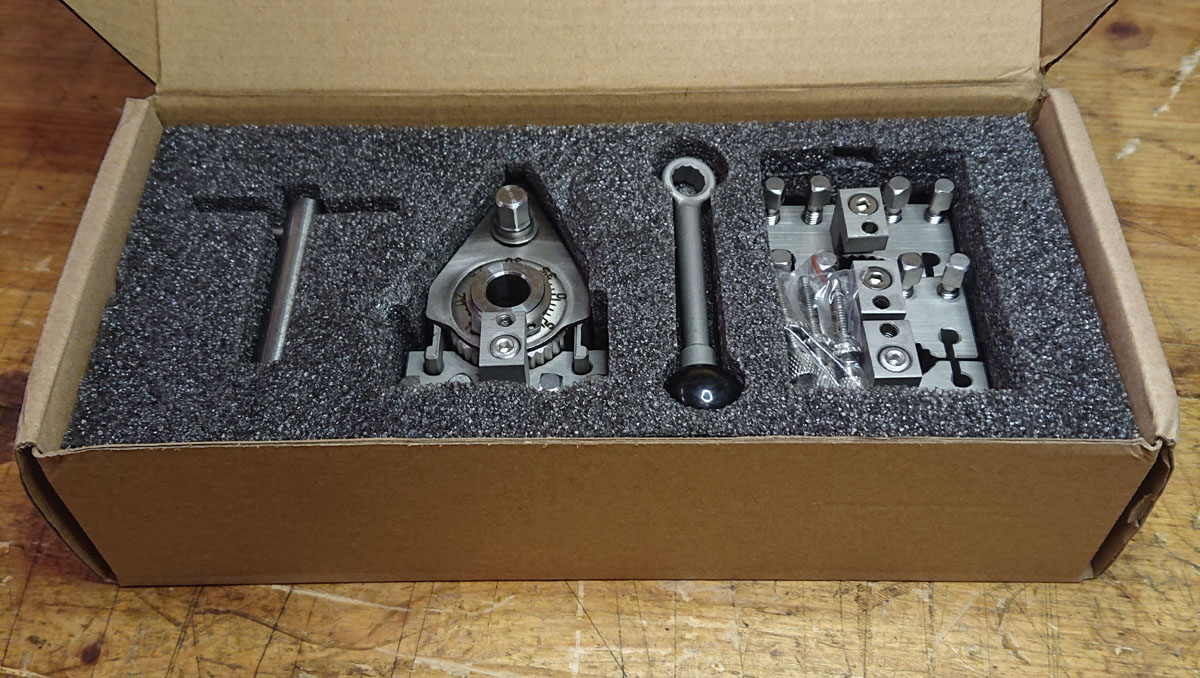

1st Rostfritt fäste + 4st Rostfria hållare + enligt bilderna.
Repeternoggrannhet: 0,01mm.
Totalvikt för allt ca 1200g.
Alla övriga data överensstämmer med ovanstående Aa12x12set

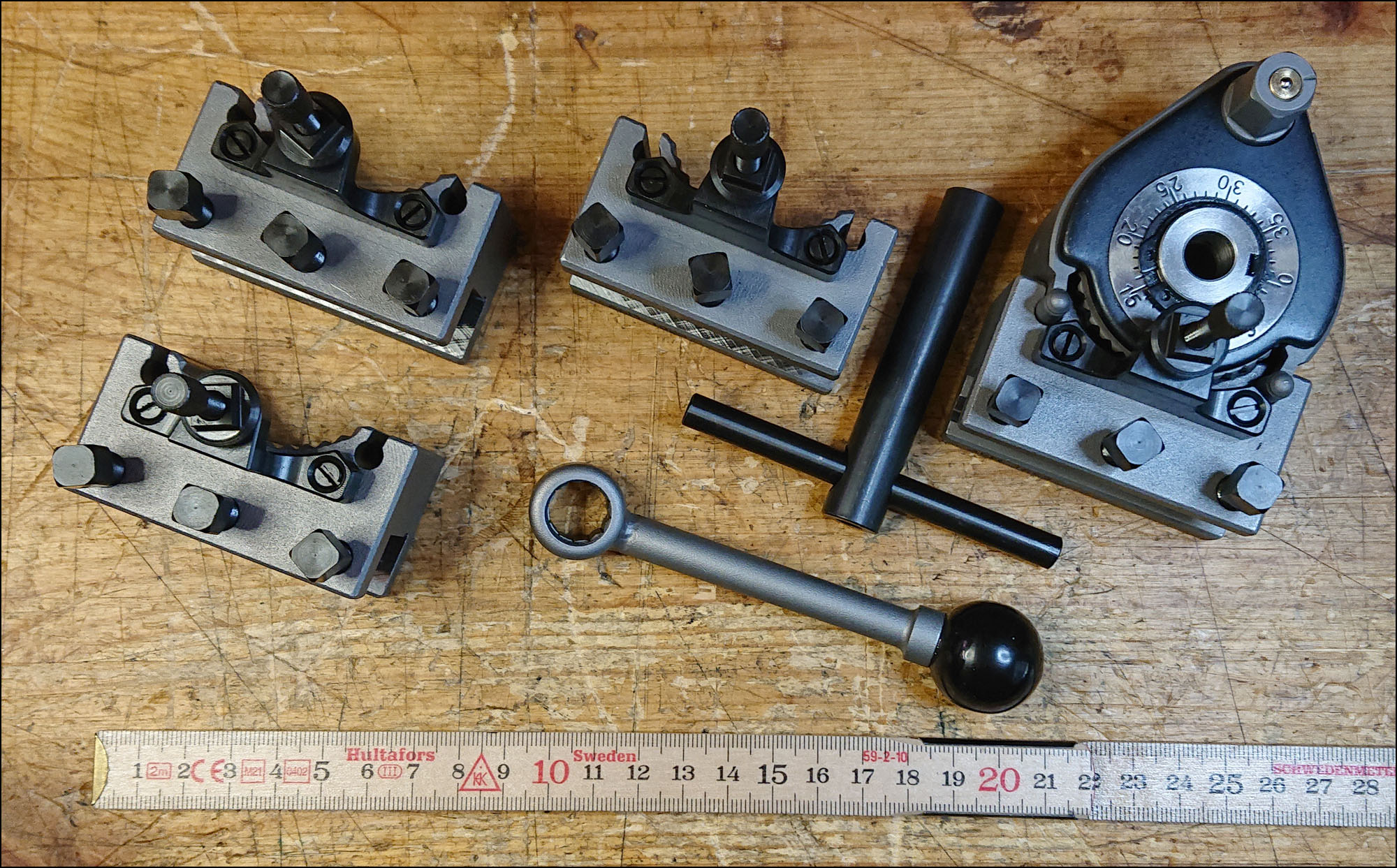

Artikelnummer: Ab16x16set-extra
Verktygshållare/svarvstålshållare multifix 40position Ab-1616.
Specialframtagen med extra breda/kraftigare stålhållare, 65mm.
Max stålhöjd/greppvidd 16,5mm.

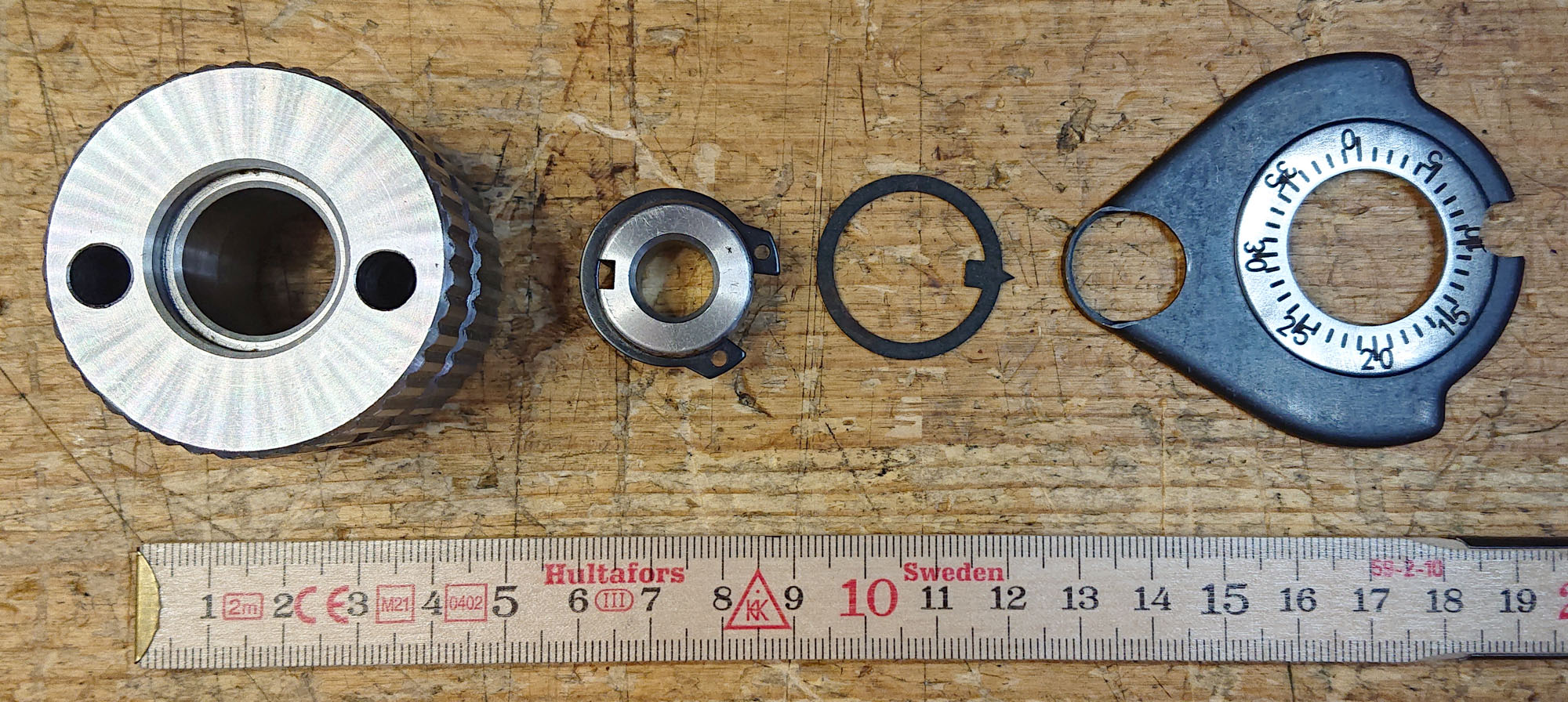

Setet innehåller
1st fäste + 4st hållare + enligt bilderna.
Repeternoggrannhet: 0,01mm.
Totalvikt för allt ca 2680g.
Förtydligande text som även finns i bilderna nedan:
Verktygshuvud med verktygshållare.
Undre hålets diameter = 20mm.
Undre hålets djup = 20mm.
Runda kroppens anliggnings diameter = 43mm.

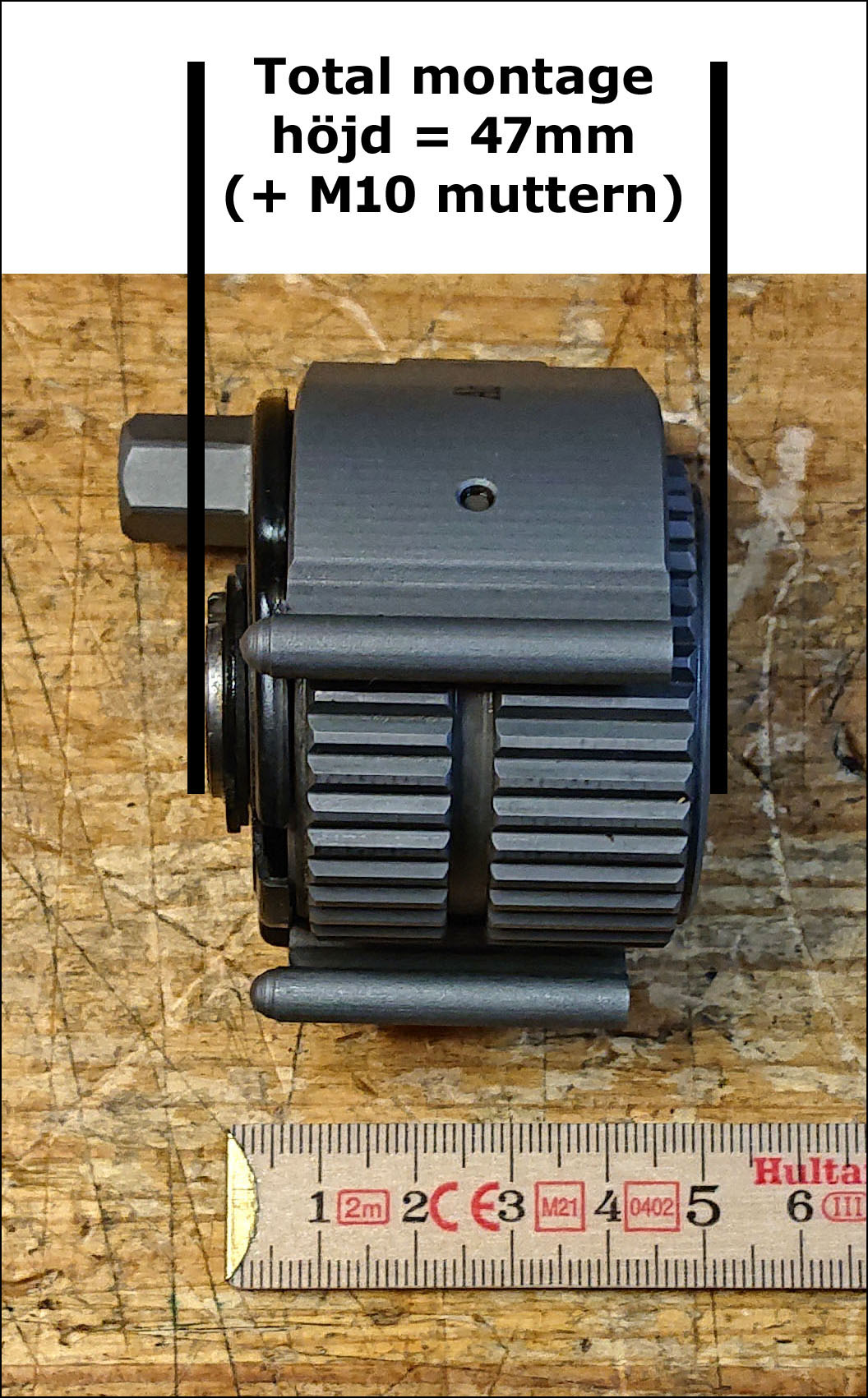

Total montage höjd = 47mm (+ M10 muttern) Hål = 10mm.
Underläppen + 1mm för extra stabilitet = Totalt 8mm.
Verktygshållarnas öppning tar max 16,5mm.
Med 24mm dubbhöjd på svarven kan du använda max 16mm höga skärhållare.
Med 22mm dubbhöjd på svarven kan du använda max 14mm höga skärhållare.
Med 20mm dubbhöjd på svarven kan du använda max 12mm höga skärhållare.
Med 18mm dubbhöjd på svarven kan du använda max 10mm höga skärhållare.
Total höjdjustering (K) med början från toppslides översida = Max 12mm.
Hårdhet verktygshuvud, HRC 55-62.
Hårdhet verktygshållare, HRC 35-40..

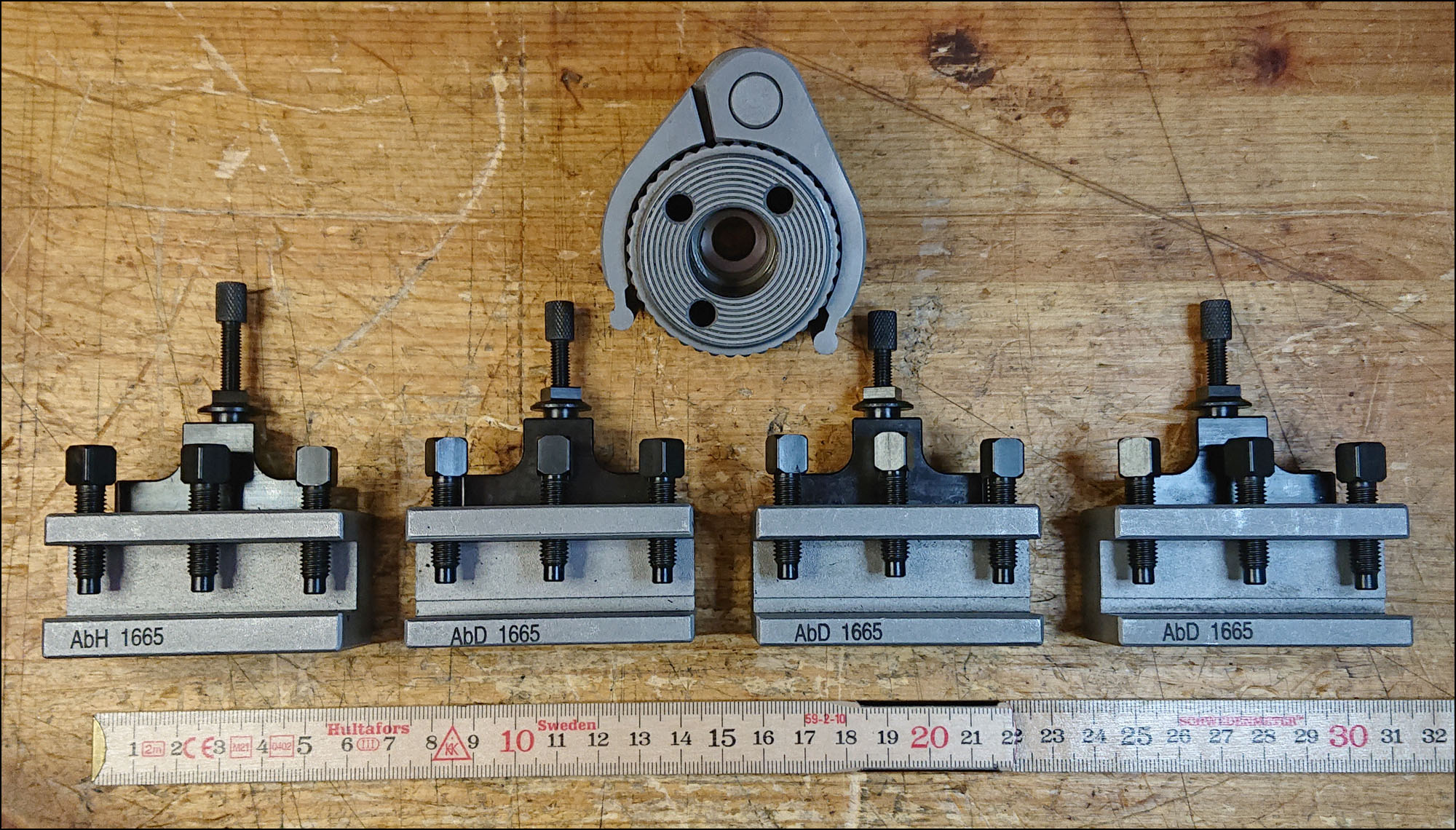

Artikelnummer: Ab16x16set-std
Verktygshållare/svarvstålshållare multifix 40position Ab-1616.
Specialframtagen med extra breda/kraftigare stålhållare, 65mm.
Max stålhöjd/greppvidd 16,5mm.

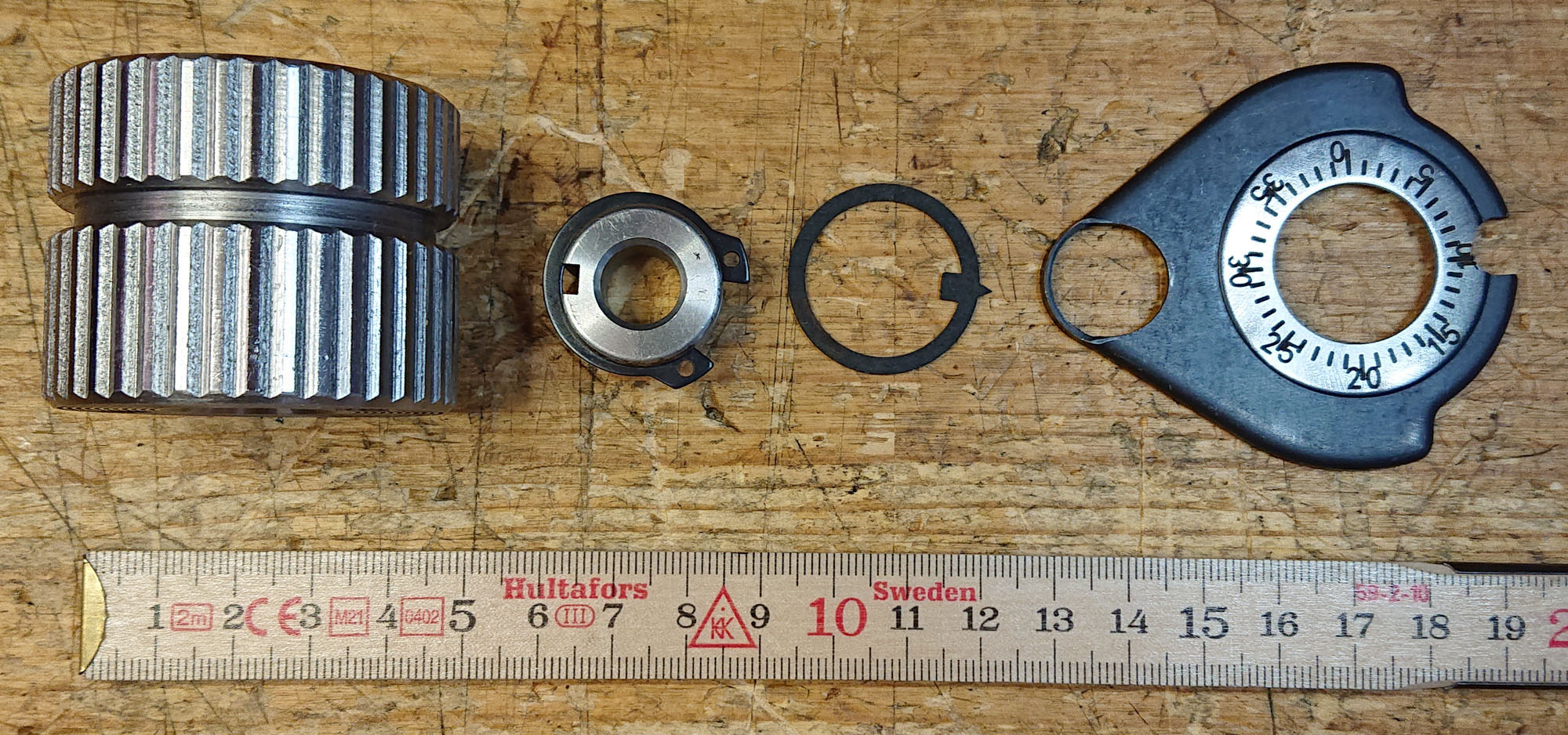

Setet innehåller
1st fäste + 4st hållare + enligt bilderna.
Repeternoggrannhet: 0,01mm.
Totalvikt för allt ca 2680g.
Förtydligande text som även finns i bilderna nedan:
Verktygshuvud med verktygshållare.

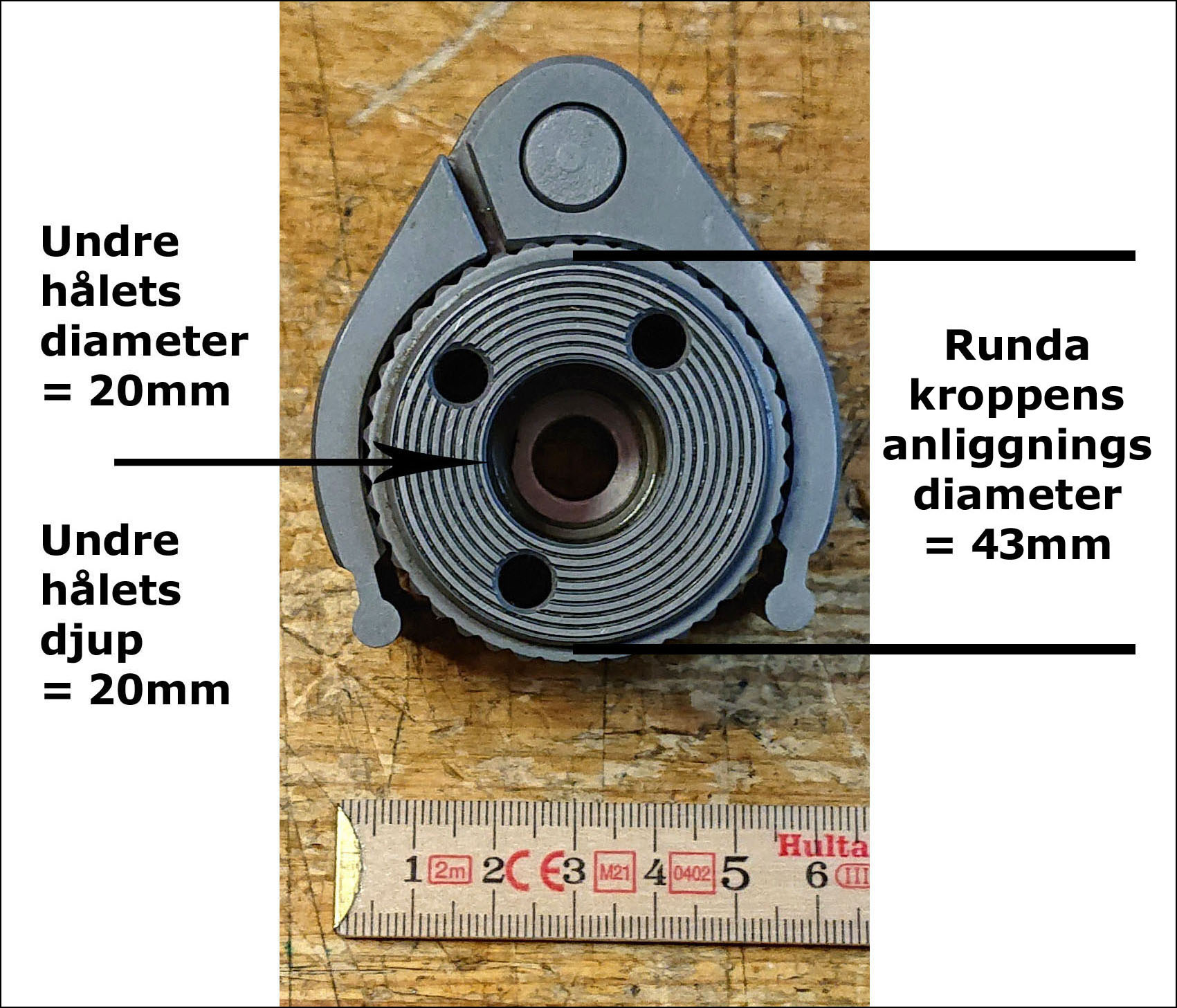

Undre hålets diameter = 20mm.
Undre hålets djup = 20mm.
Runda kroppens anliggnings diameter = 43mm.

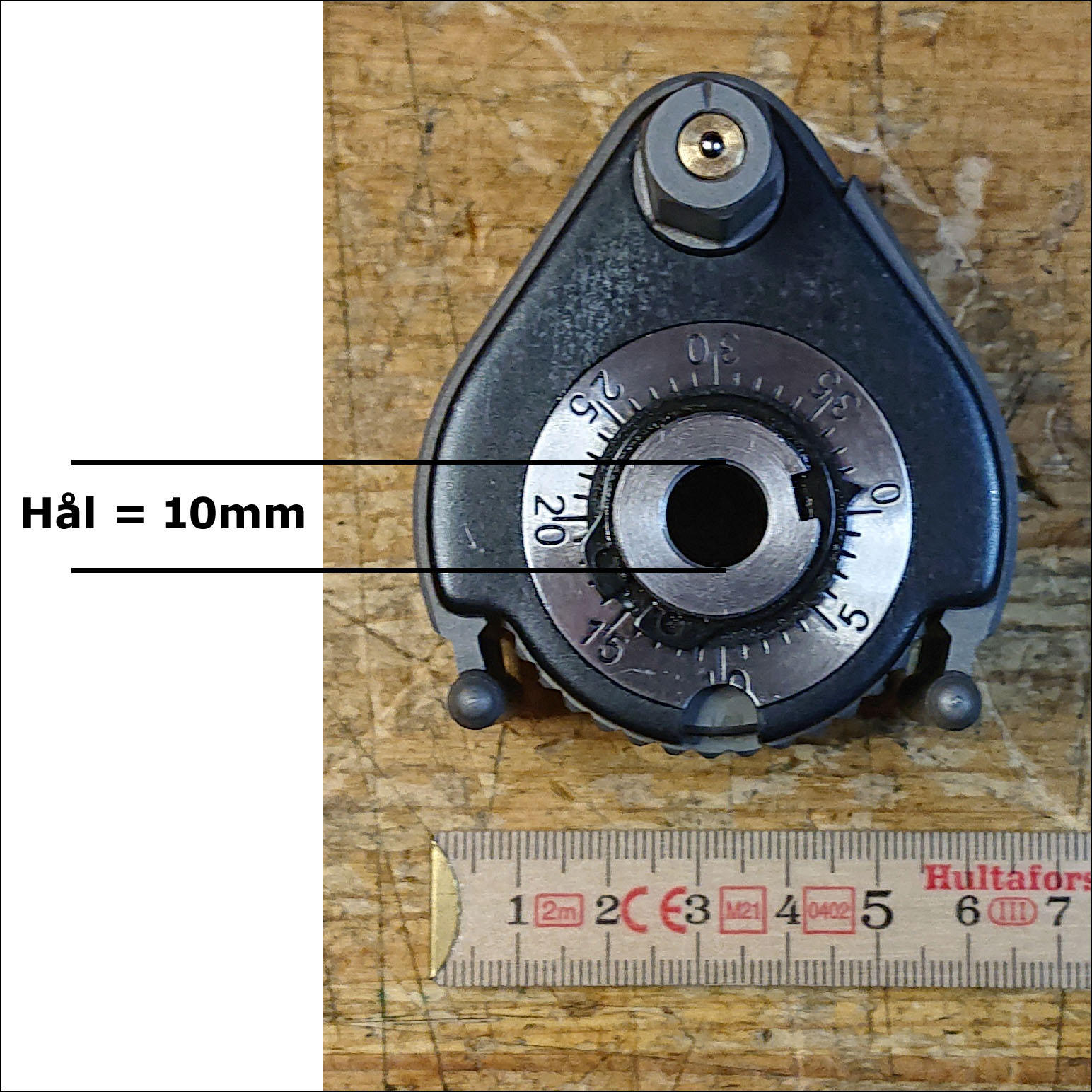

Total montage höjd = 47mm (+ M10 muttern) Hål = 10mm.

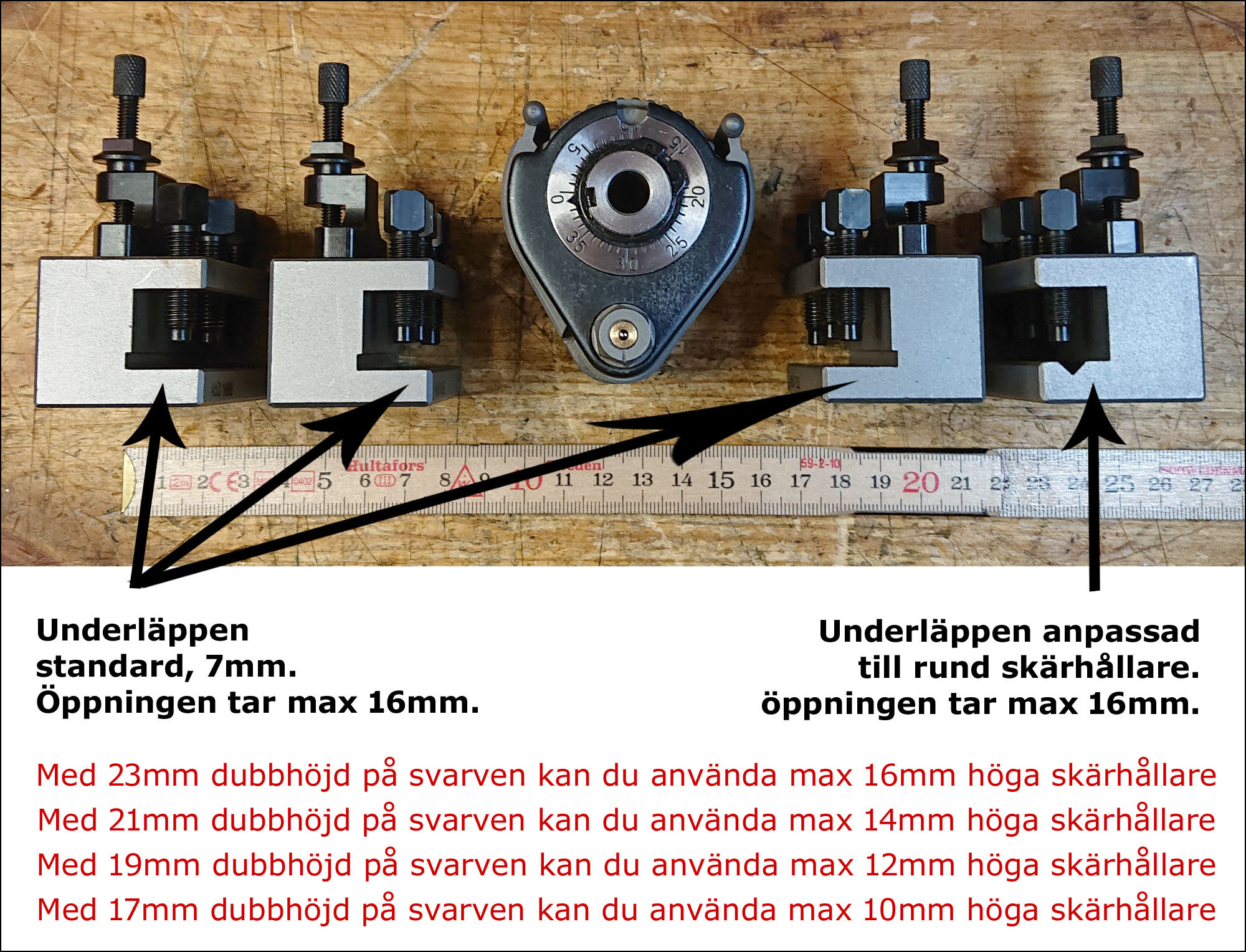

Underläppen standard = Ca 7mm.
Verktygshållarnas öppning tar max 16,5mm.
Med 23mm dubbhöjd på svarven kan du använda max 16mm höga skärhållare.
Med 21mm dubbhöjd på svarven kan du använda max 14mm höga skärhållare.
Med 19mm dubbhöjd på svarven kan du använda max 12mm höga skärhållare.
Med 17mm dubbhöjd på svarven kan du använda max 10mm höga skärhållare.
Total höjdjustering (K) med början från toppslides översida = Max 12mm.
Hårdhet verktygshuvud, HRC 55-62.
Hårdhet verktygshållare, HRC 35-40.

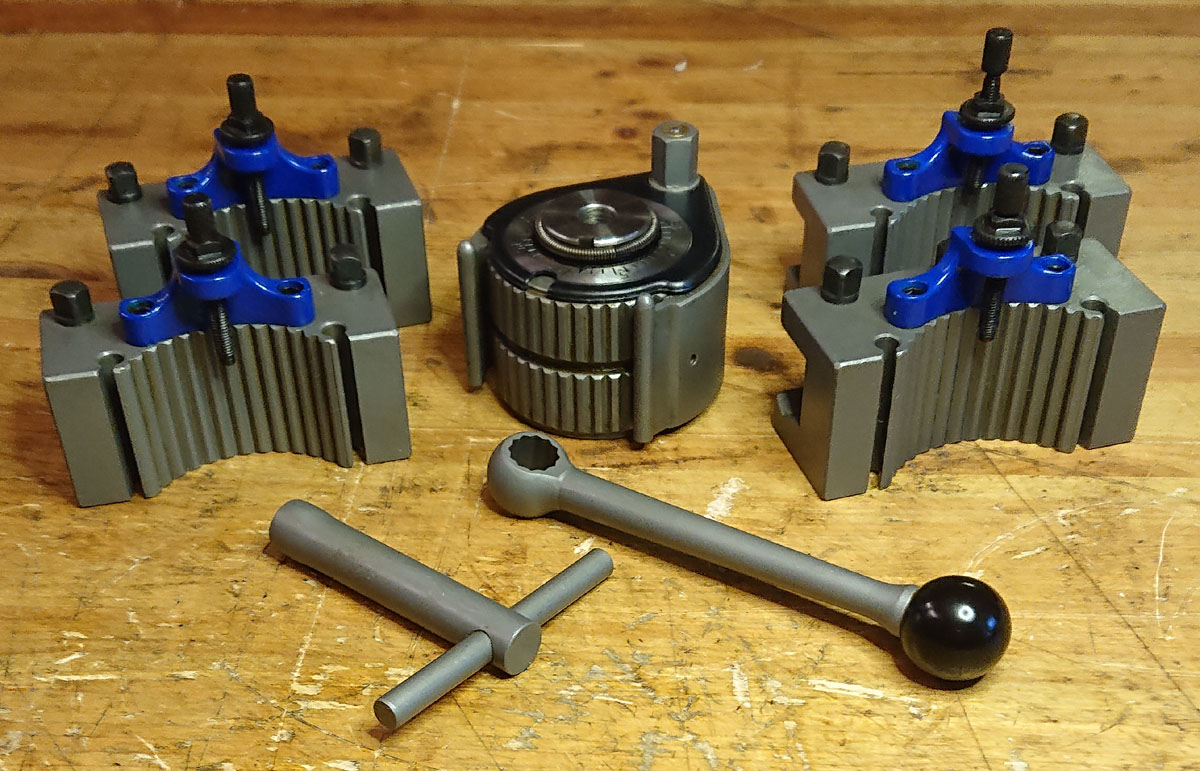

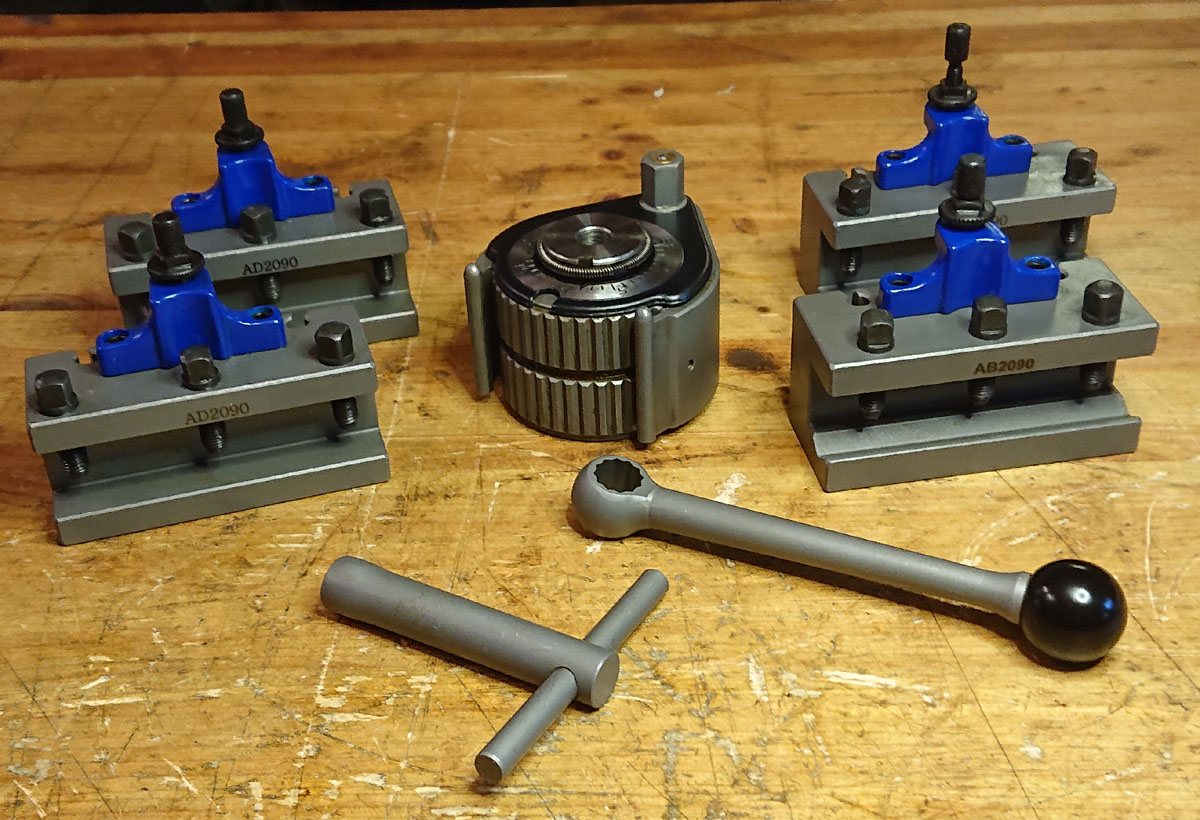

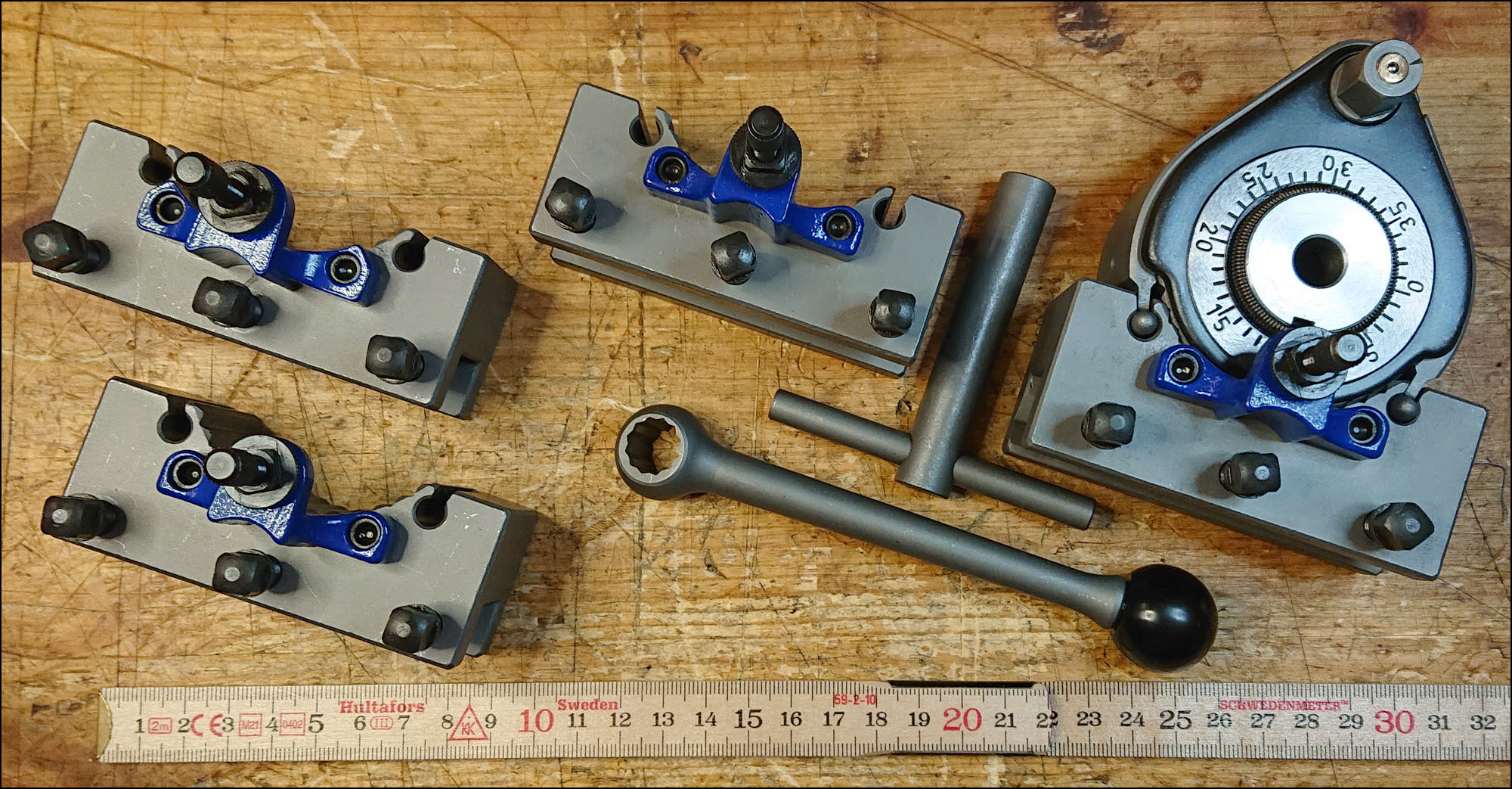

Artikelnummer: A20x20set
Verktygshållare/svarvstålshållare multifix 40position A-2020.
Breda/kraftiga stålhållare, 90mm.
Max stålhöjd/greppvidd 20,5mm.
Setet innehåller
1st fäste + 4st hållare + enligt bilderna.
Repeternoggrannhet: 0,01mm.
Totalvikt för allt ca 4620g.

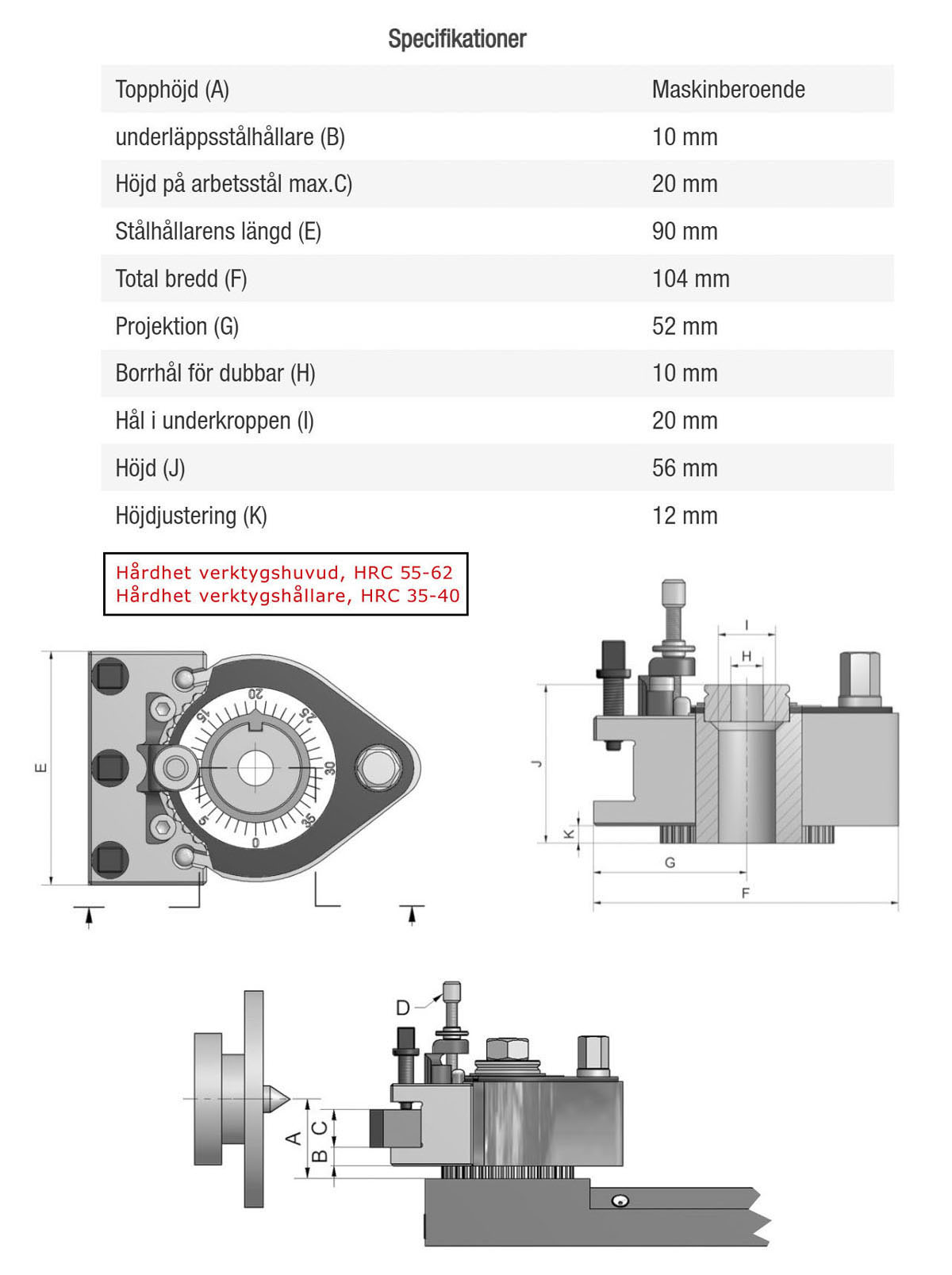

Förtydligande text som även finns i bilderna nedan:
Verktygshuvud med verktygshållare.

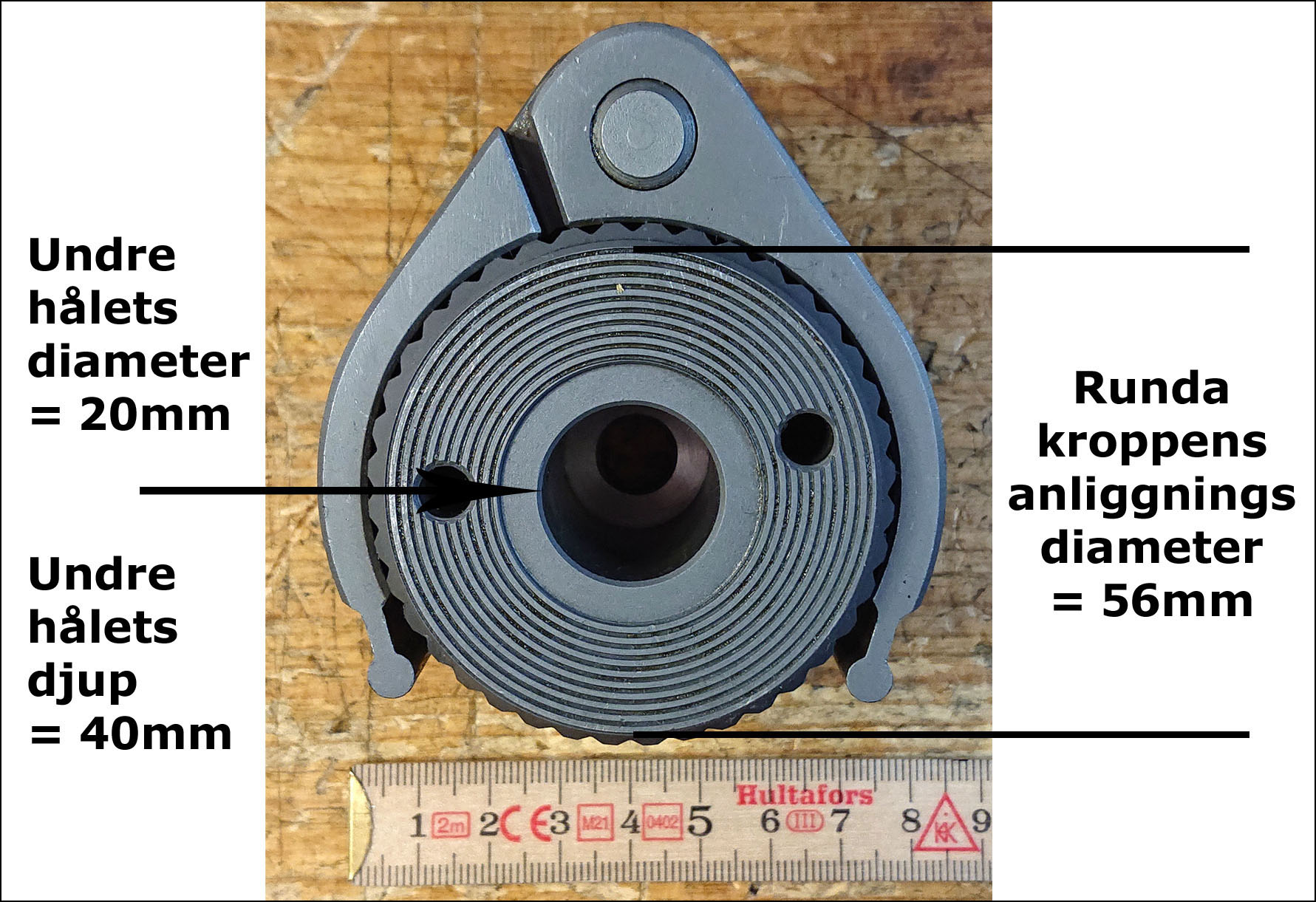

Undre hålets diameter = 20mm.
Undre hålets djup = 40mm.
Runda kroppens anliggnings diameter = 56mm.

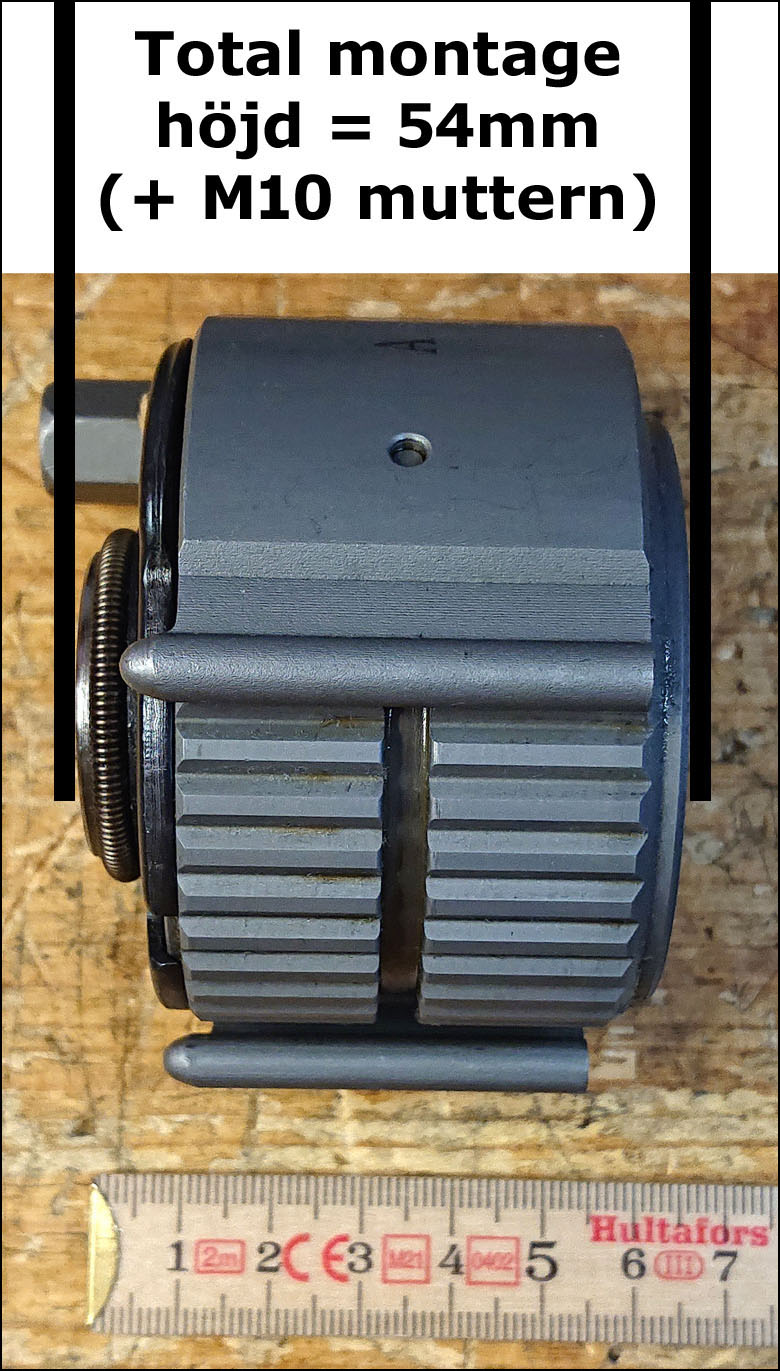

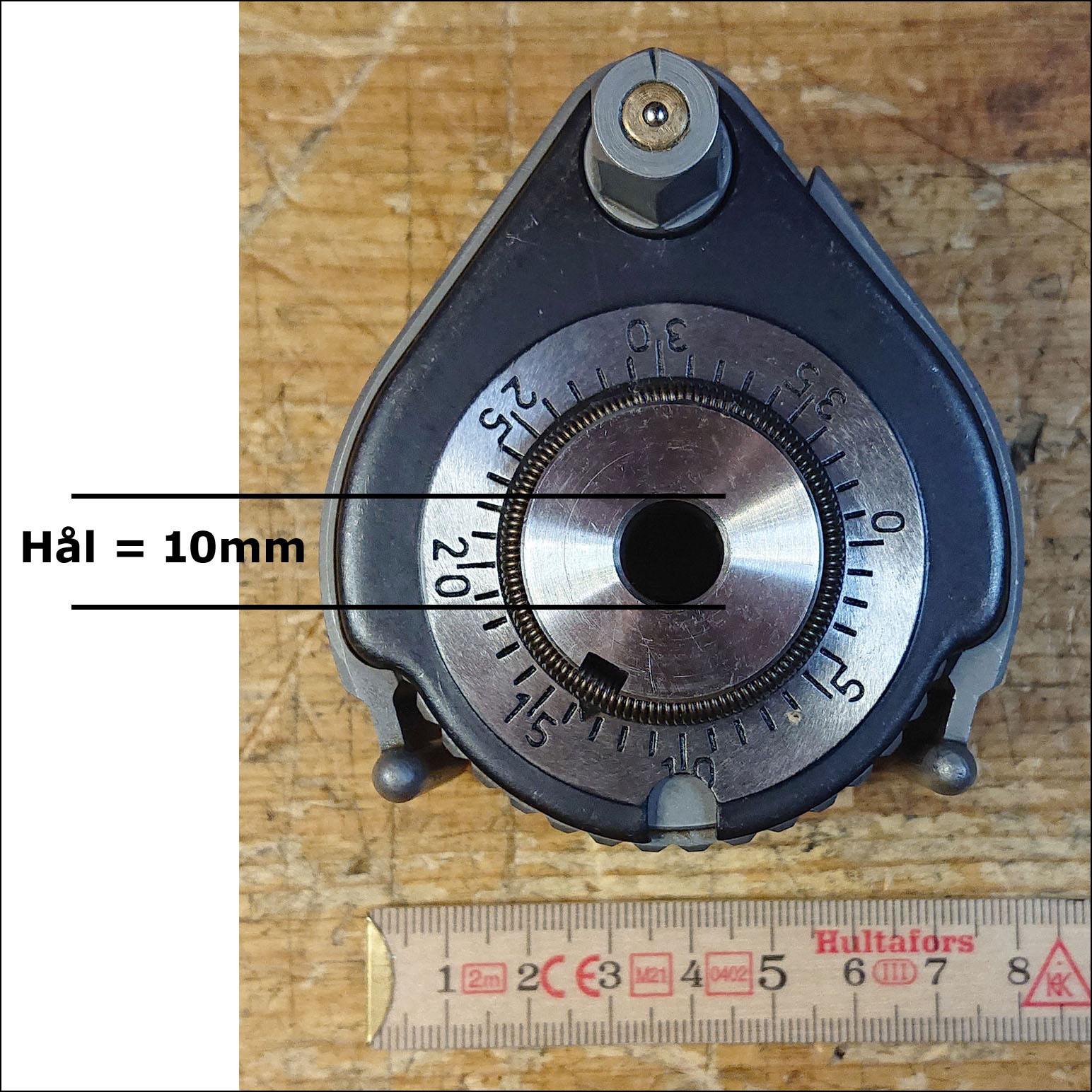

Total montage höjd = 54mm (+ M10 muttern) Hål = 10mm.

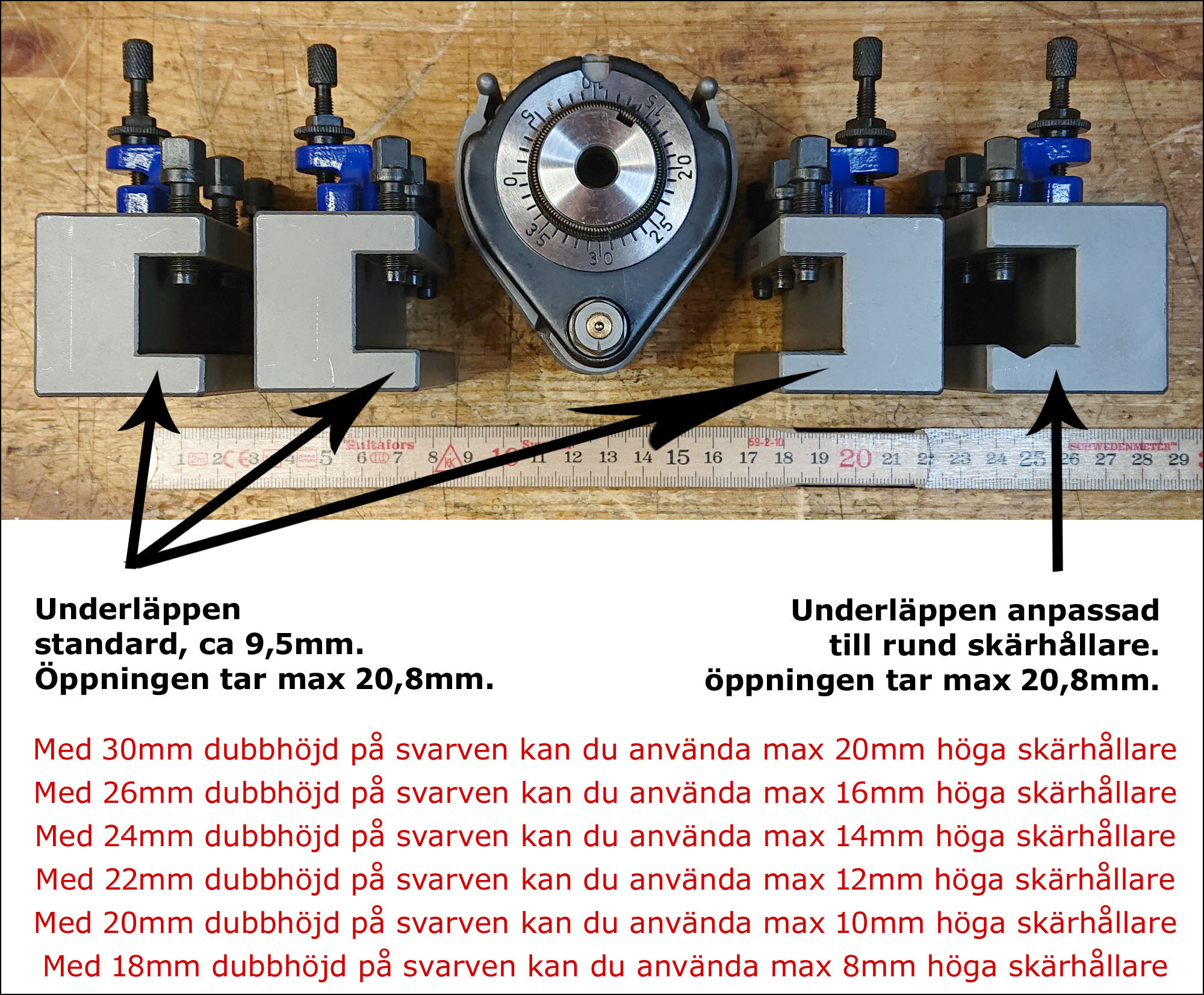

Underläppen standard = Ca 9,5mm.
Verktygshållarnas öppning tar max 20,5mm.
Med 30mm dubbhöjd på svarven kan du använda max 20mm höga skärhållare.
Med 26mm dubbhöjd på svarven kan du använda max 16mm höga skärhållare.
Med 24mm dubbhöjd på svarven kan du använda max 14mm höga skärhållare.
Med 22mm dubbhöjd på svarven kan du använda max 12mm höga skärhållare.
Med 20mm dubbhöjd på svarven kan du använda max 10mm höga skärhållare.
Med 18mm dubbhöjd på svarven kan du använda max 8mm höga skärhållare.
Total höjdjustering (K) med början från toppslides översida = Max 12mm.
Hårdhet verktygshuvud, HRC 55-62.
Hårdhet verktygshållare, HRC 35-40.

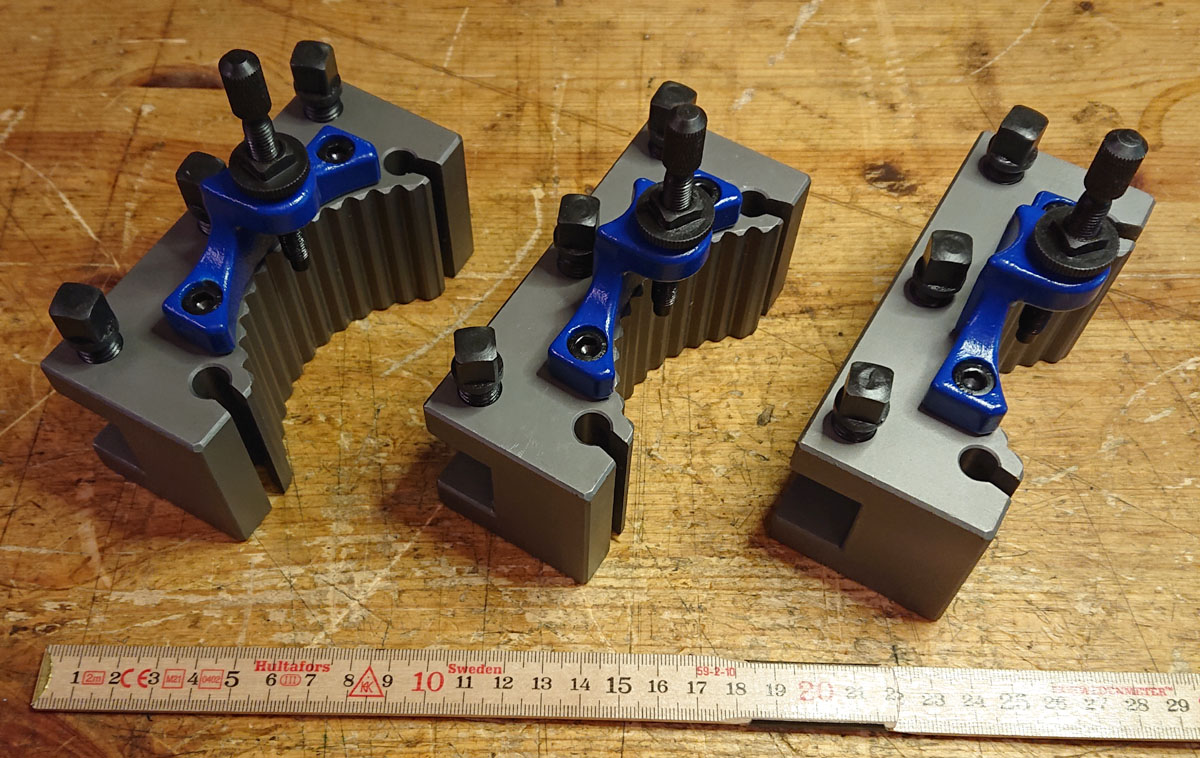

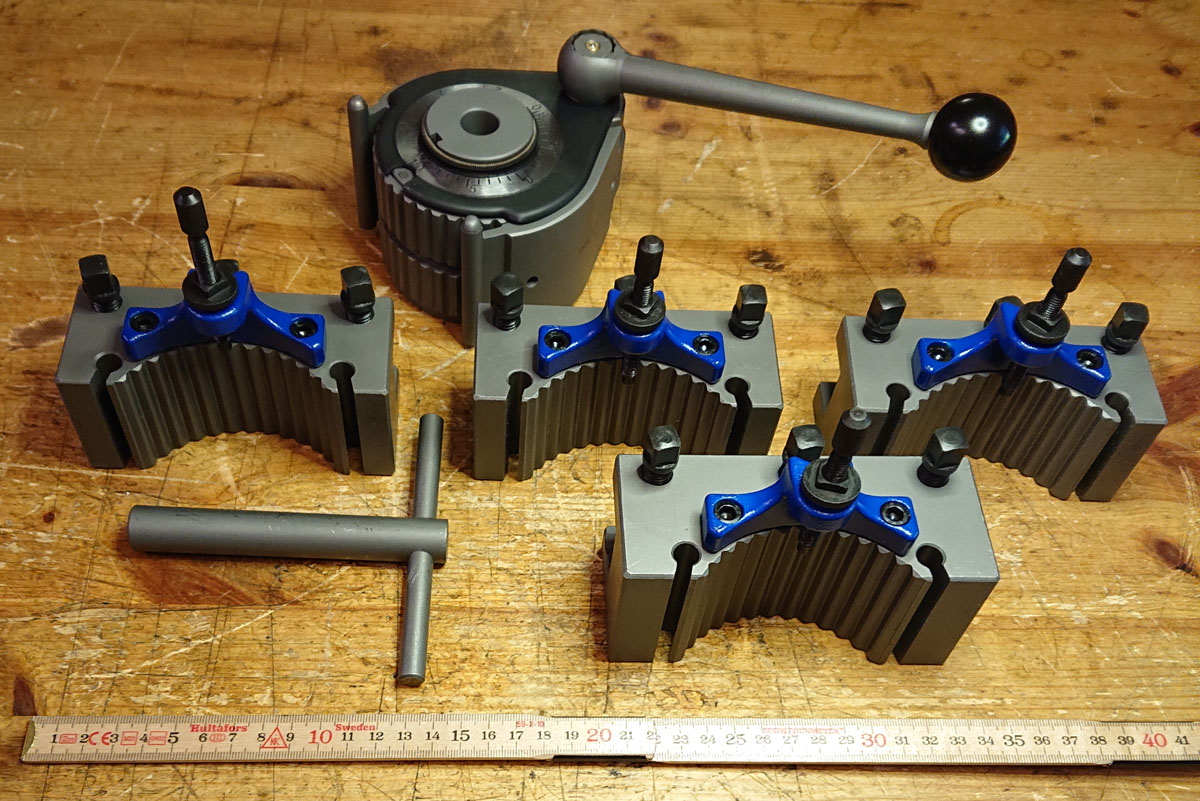

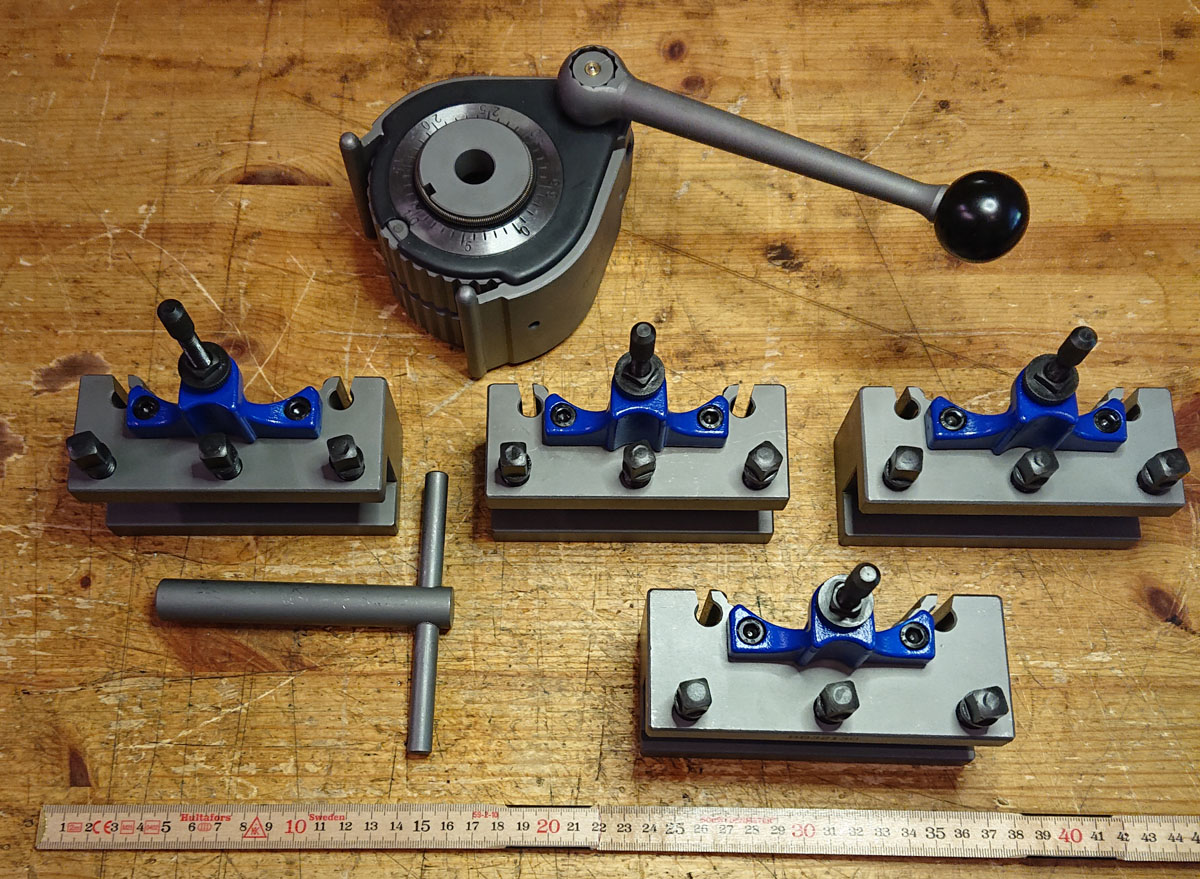

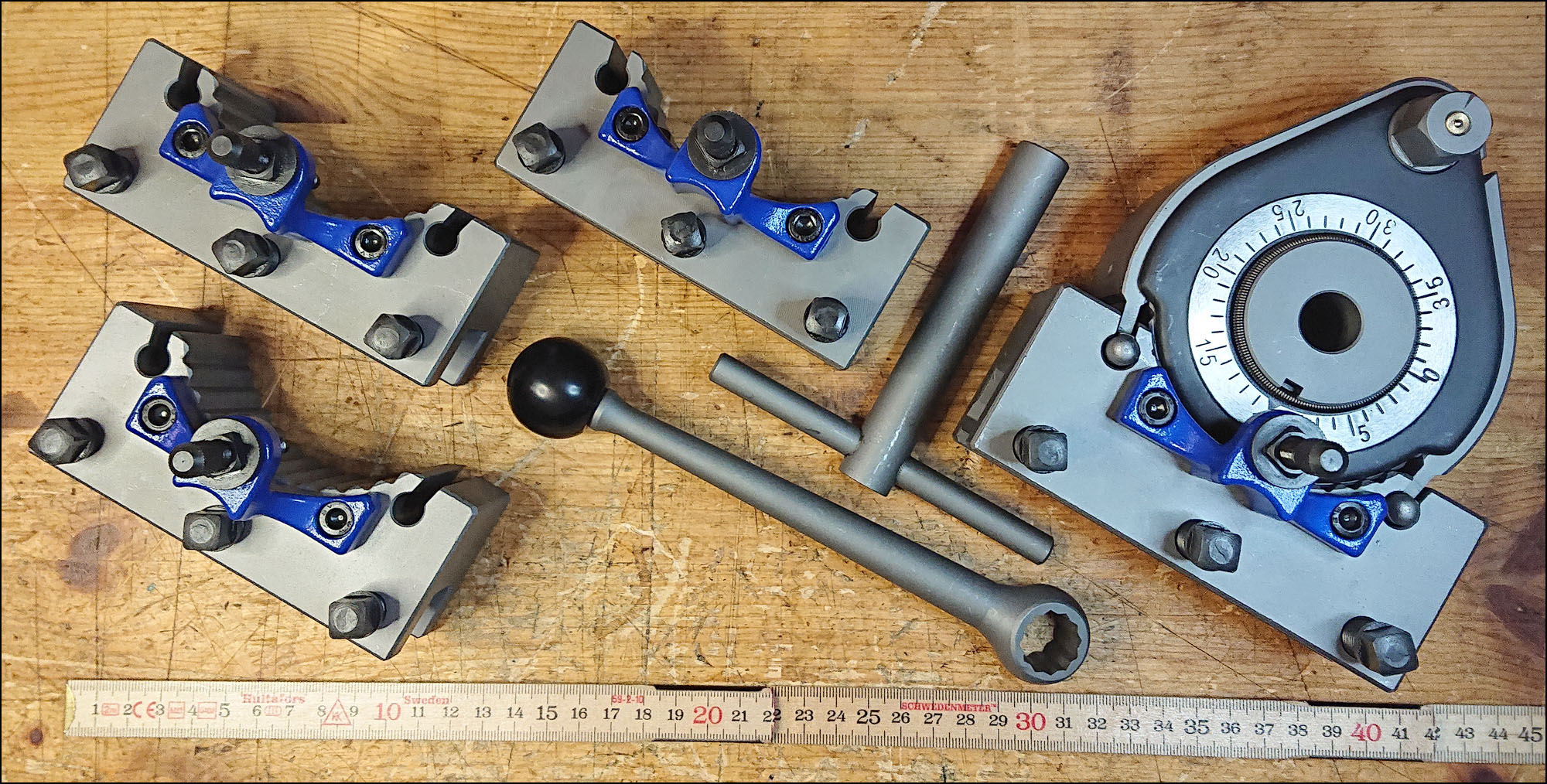

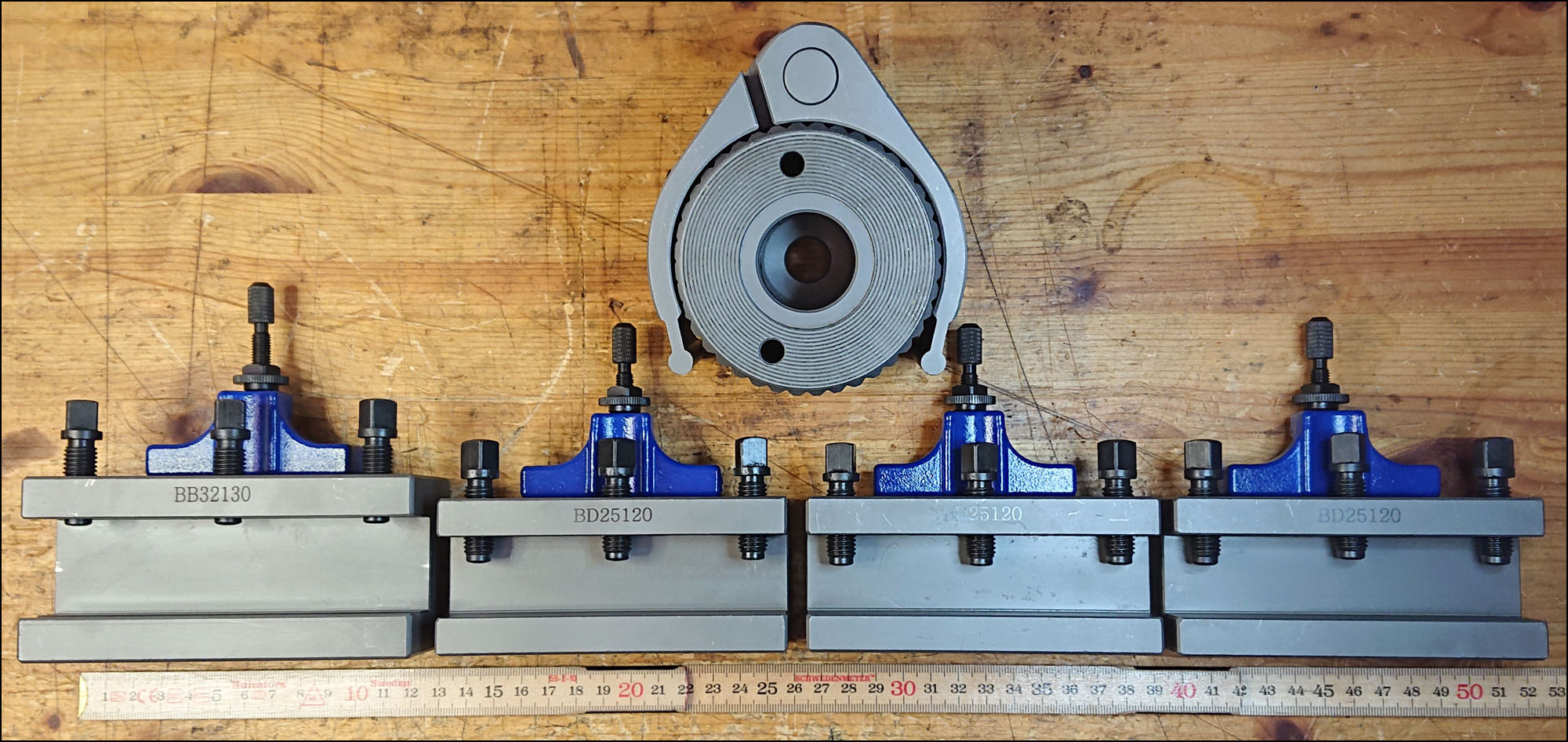

Artikelnummer: B25x25set
Verktygshållare/svarvstålshållare multifix 40position B-2525.
Breda/kraftiga stålhållare, 120mm.

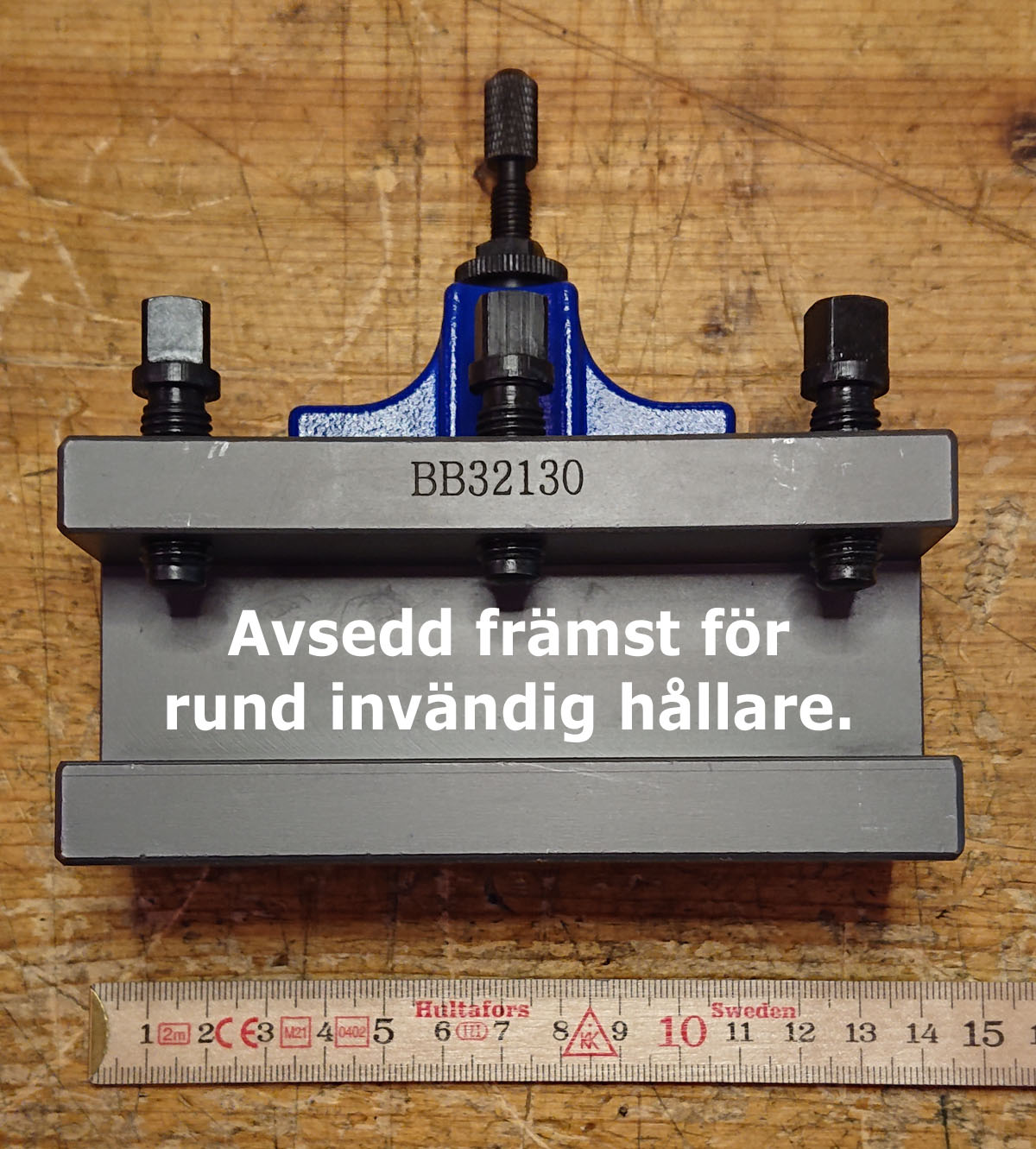

Stålhållare för rund skärhållare, 130mm.
Max stålhöjd/greppvidd 26,5mm.
Setet innehåller
1st fäste + 4st hållare + enligt bilderna.
Repeternoggrannhet: 0,01mm.
Totalvikt för allt ca 12100g.
Förtydligande text som även finns i bilderna nedan:
Verktygshuvud med verktygshållare.

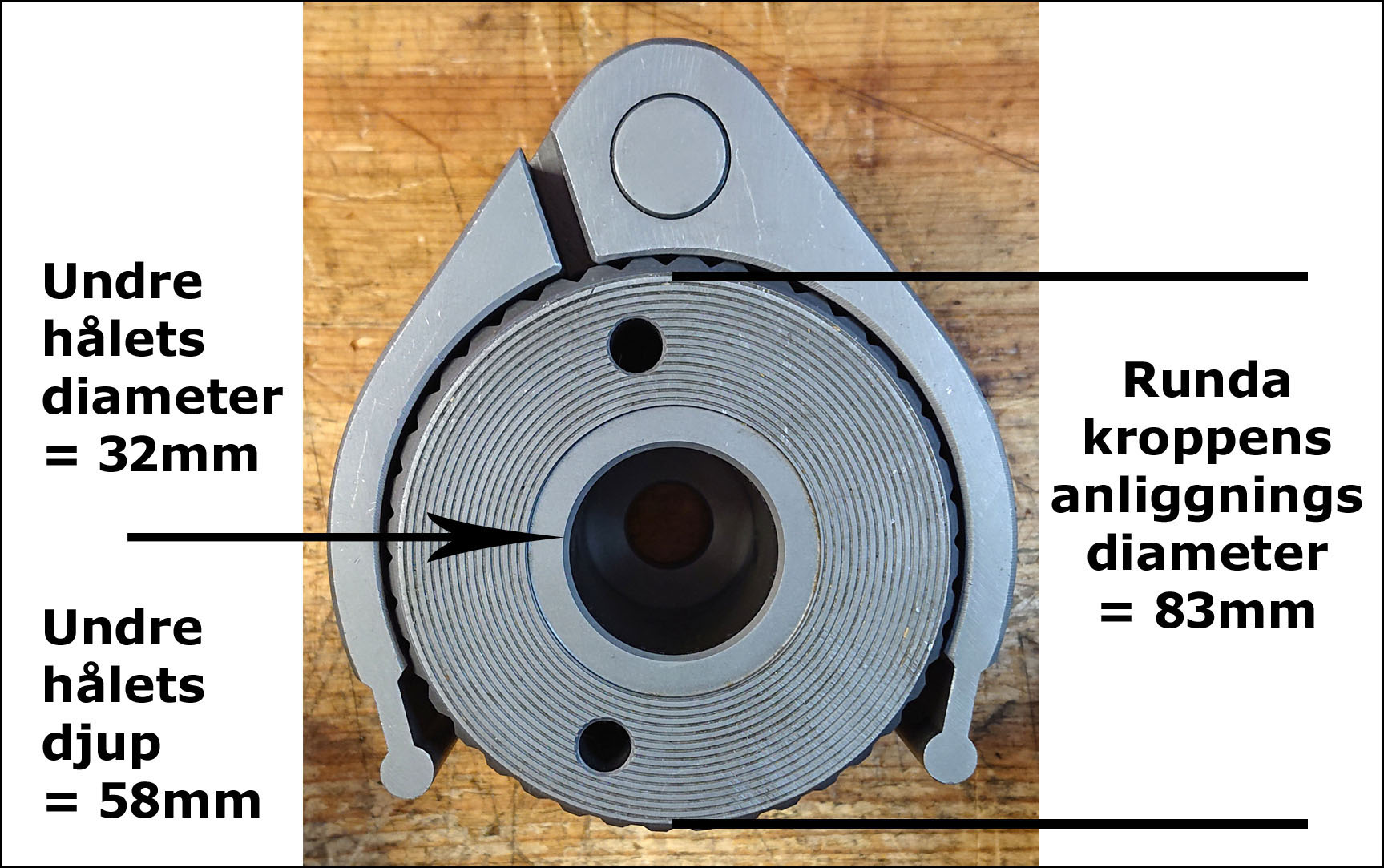

Undre hålets diameter = 32mm.
Undre hålets djup = 58mm.
Runda kroppens anliggnings diameter = 83mm.

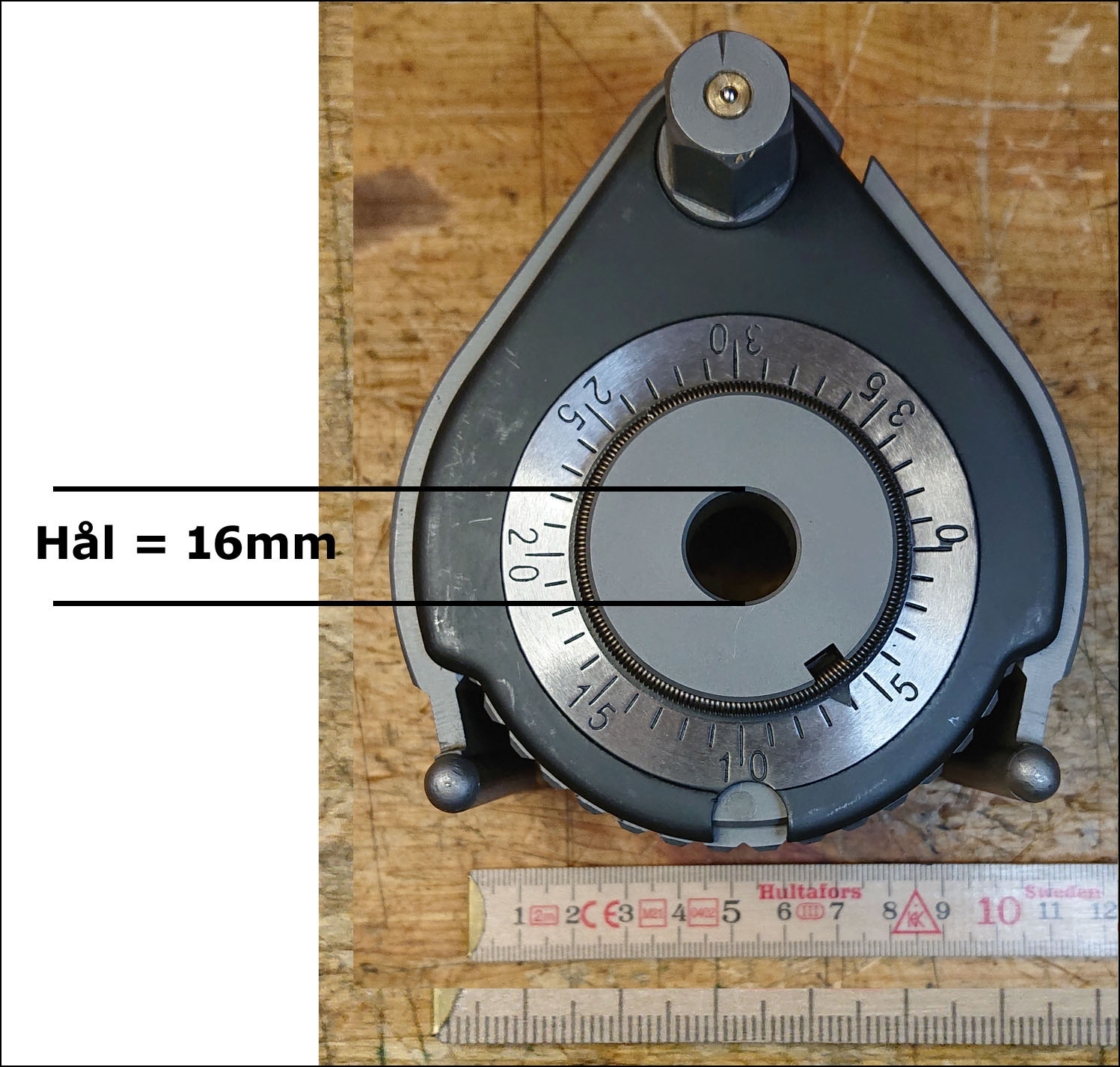

Total montage höjd = 76mm (+ M16 muttern) Hål = 16mm.

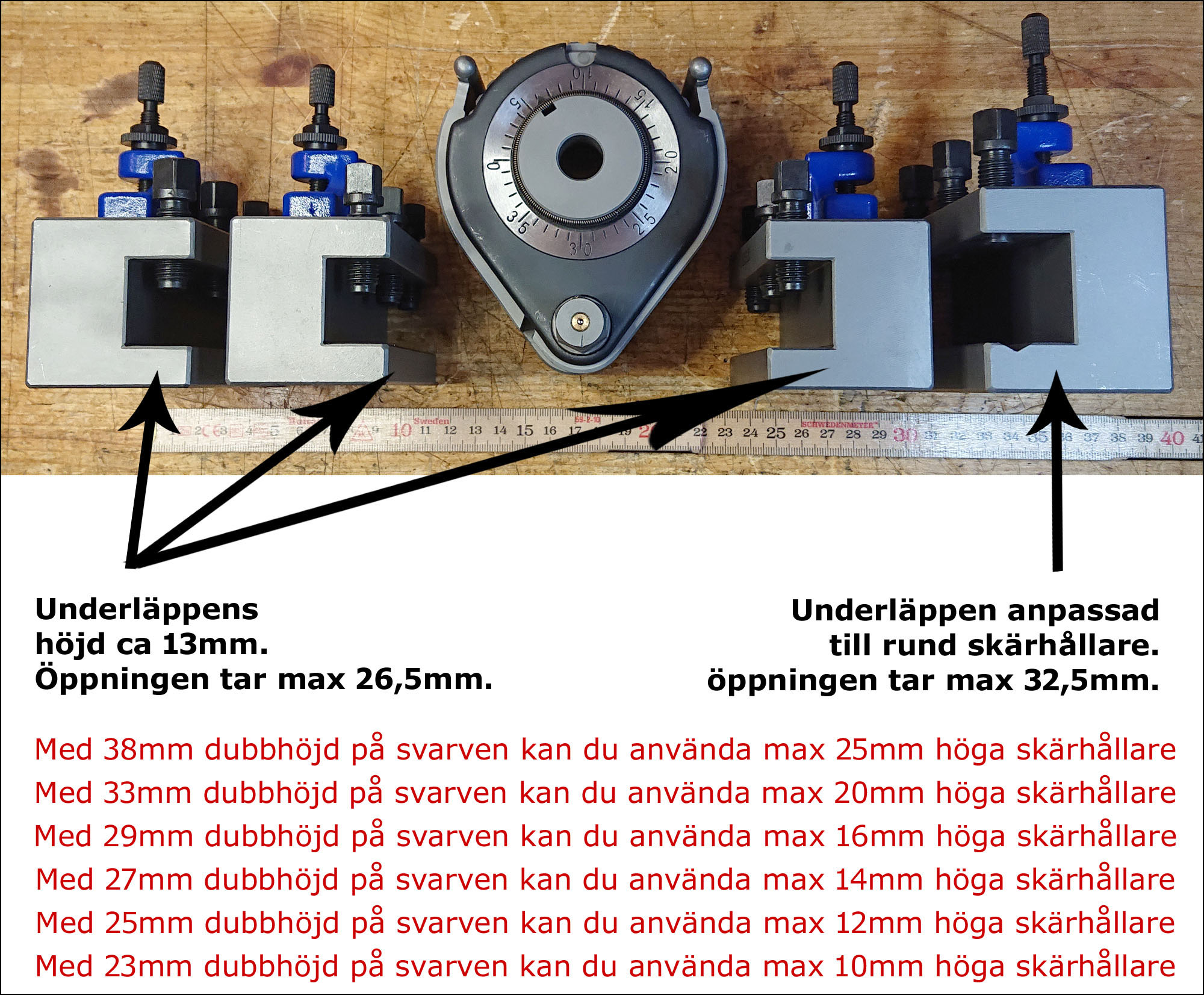

Underläppen standard = Ca 13mm.
Verktygshållarnas öppning tar max 26,5mm.
Med 38mm dubbhöjd på svarven kan du använda max 25mm höga skärhållare.
Med 33mm dubbhöjd på svarven kan du använda max 20mm höga skärhållare.
Med 29mm dubbhöjd på svarven kan du använda max 16mm höga skärhållare.
Med 27mm dubbhöjd på svarven kan du använda max 14mm höga skärhållare.
Med 25mm dubbhöjd på svarven kan du använda max 12mm höga skärhållare.
Med 23mm dubbhöjd på svarven kan du använda max 10mm höga skärhållare.

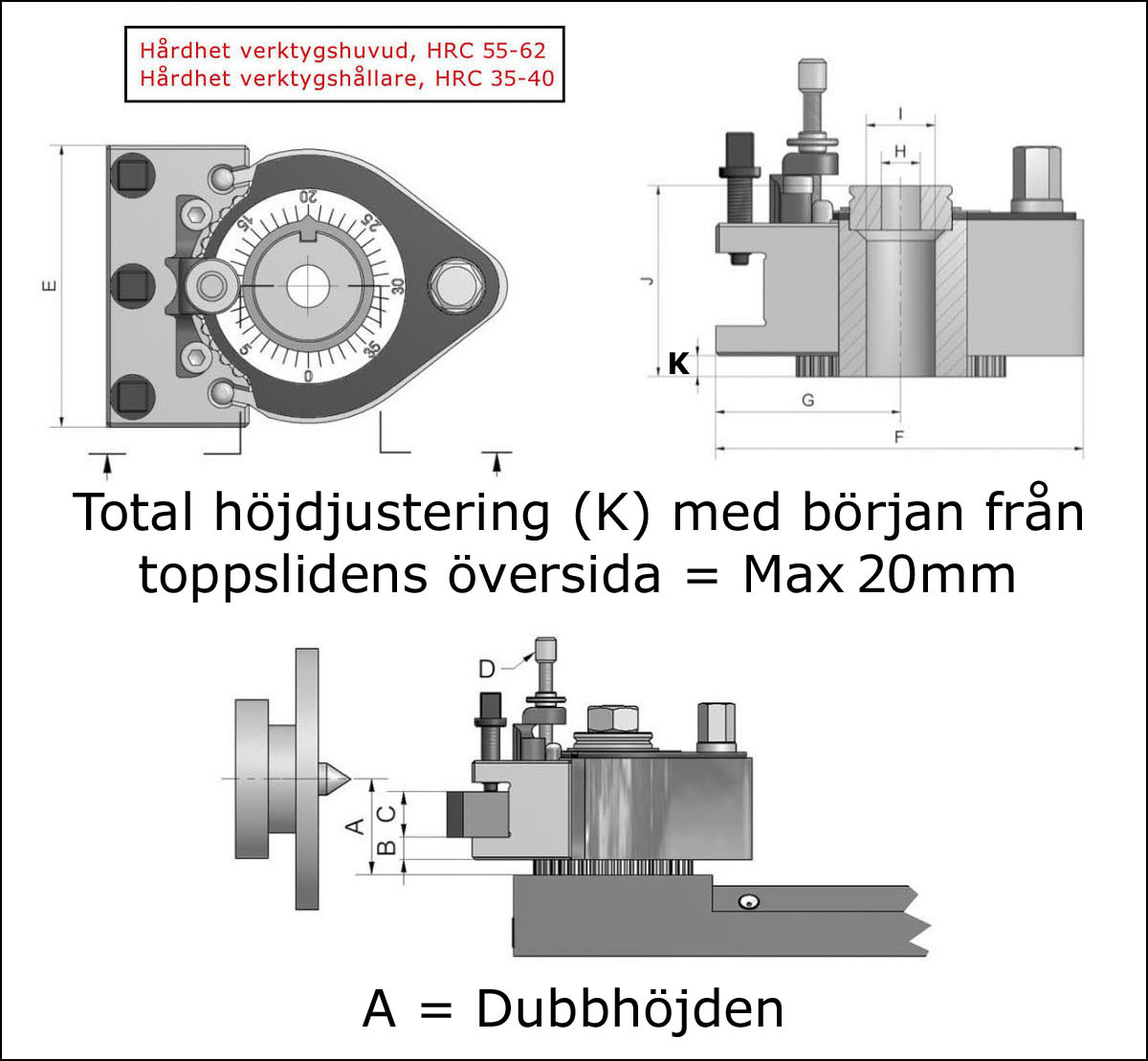

Total höjdjustering (K) med början från toppslides översida = Max 20mm.
Hårdhet verktygshuvud, HRC 55-62.
Hårdhet verktygshållare, HRC 35-40.

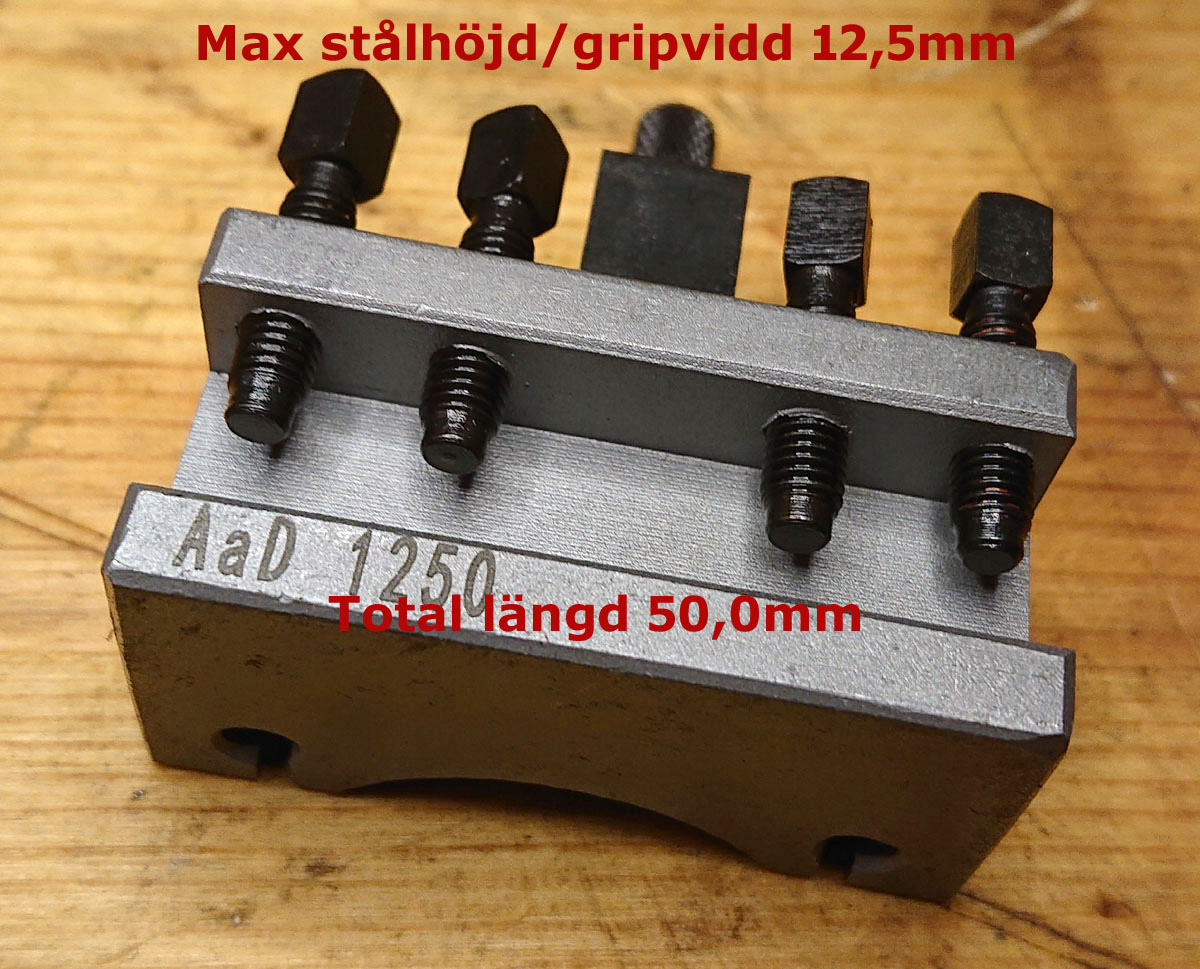

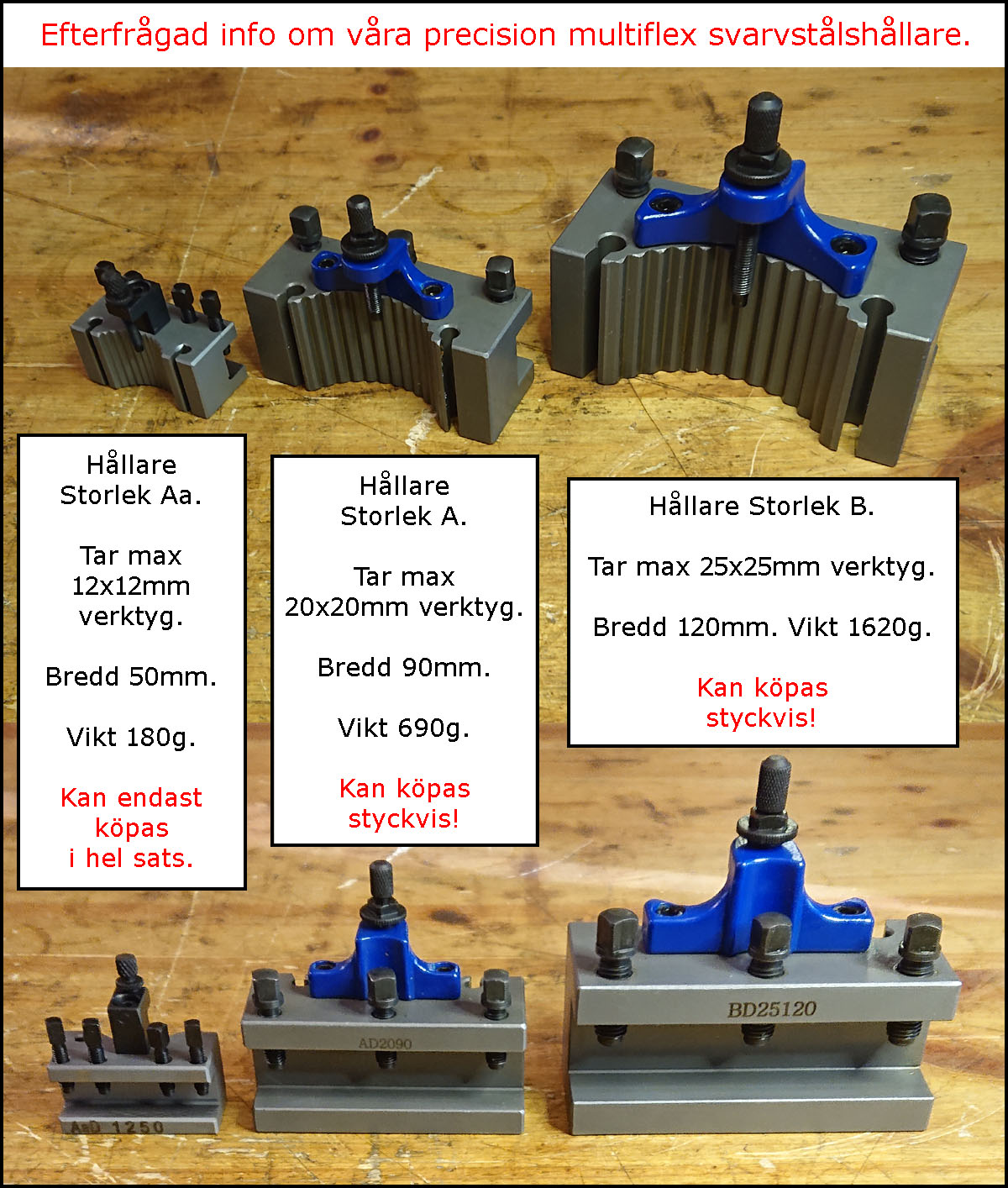

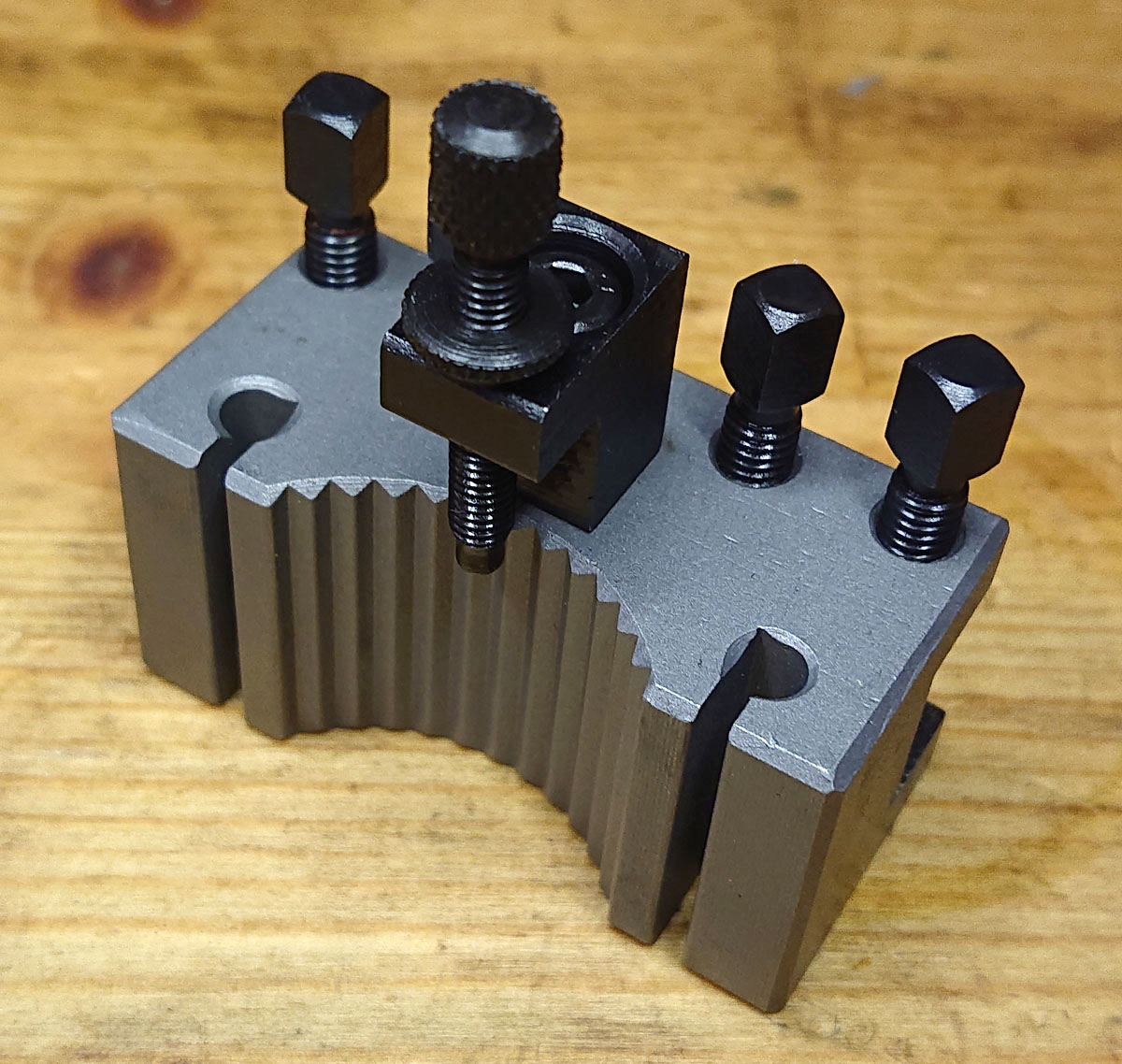

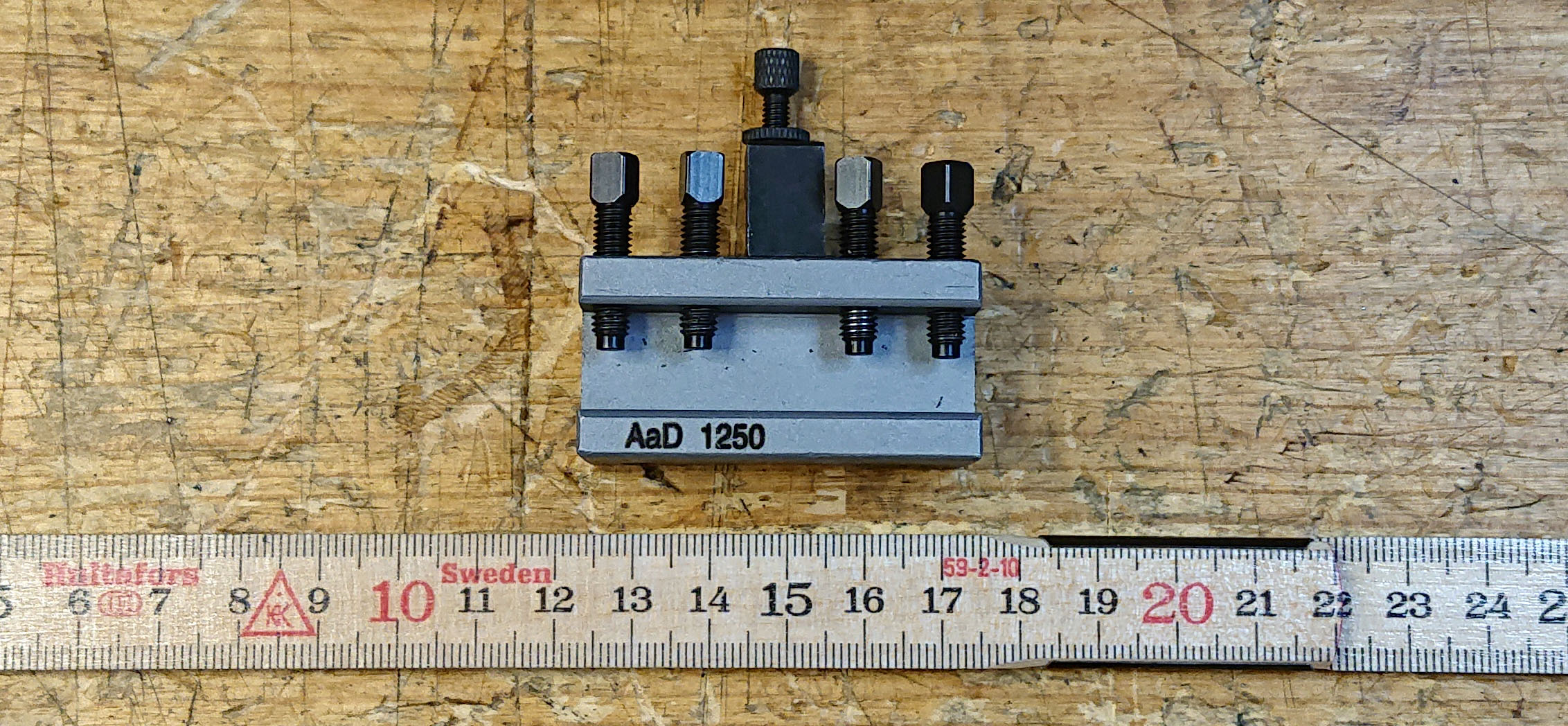

Artikelnummer: Aa1250hållare
Passar till Aa12x12set.
Bredd: 50mm.
Vikt ca: 190g.
Max stålhöjd/greppvidd 12,5mm.

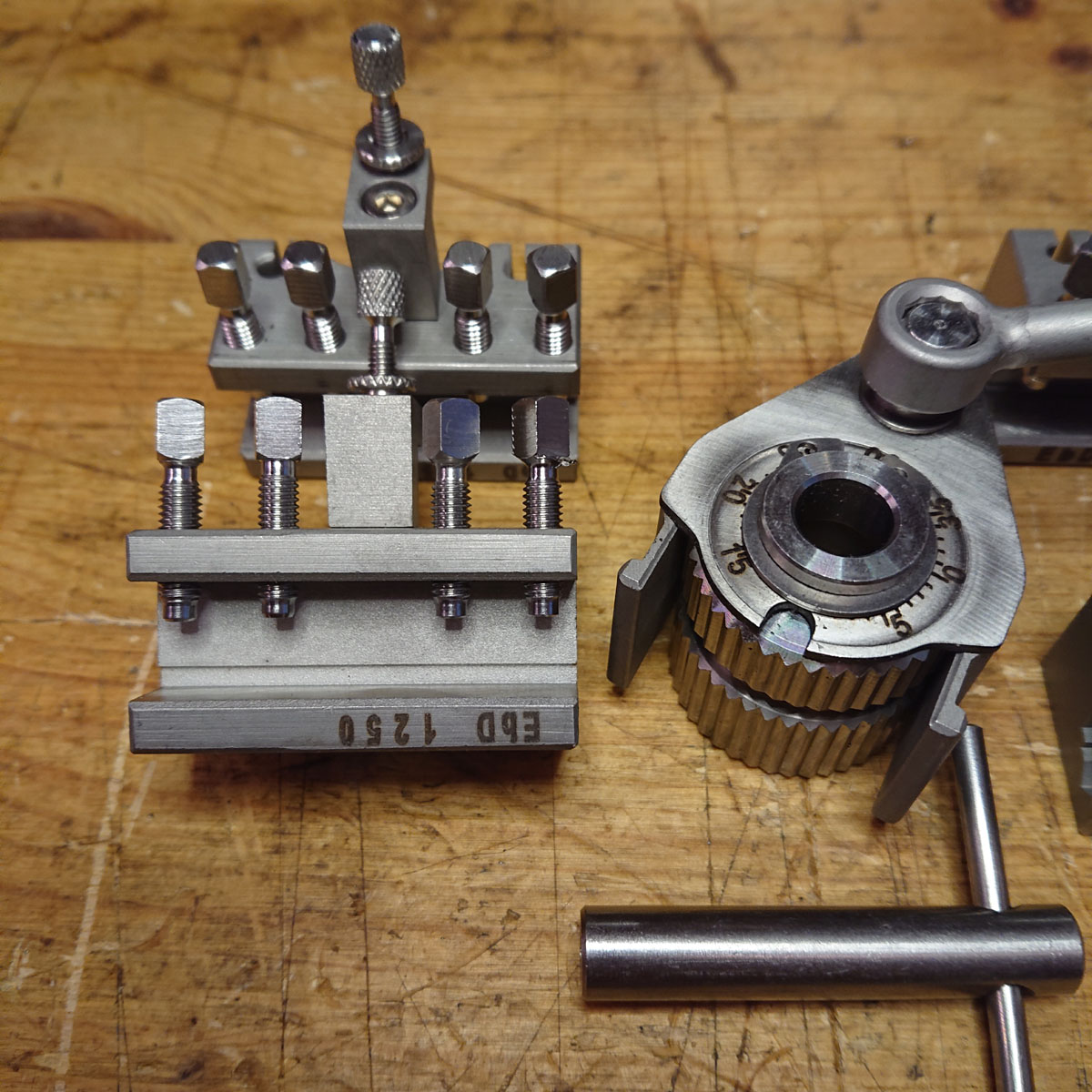

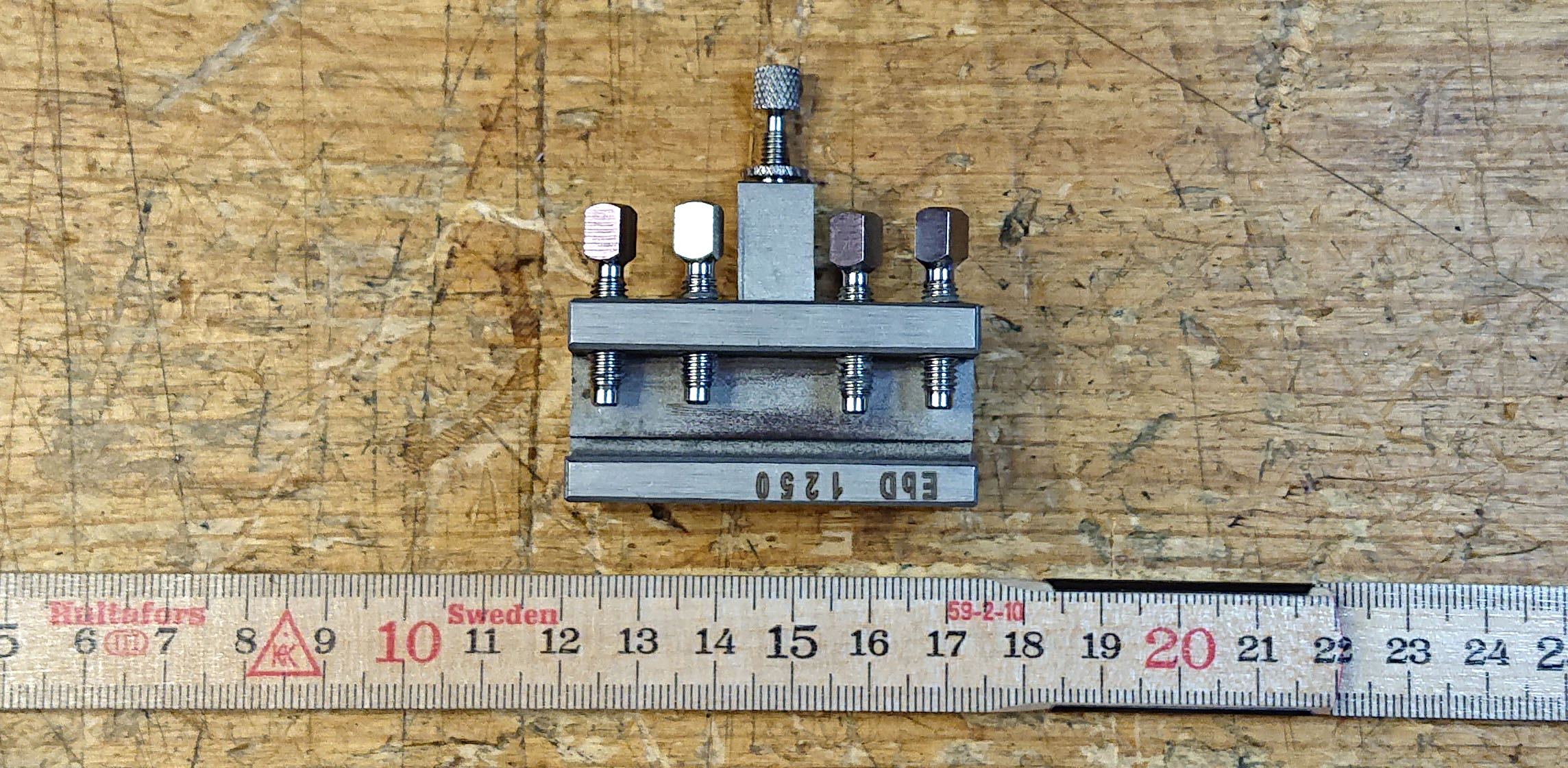

Artikelnummer: Eb1250hållareRF
Passar till Eb12x12-RFset.
Bredd: 50mm.
Vikt ca: 190g.
Max stålhöjd/greppvidd 12,5mm.

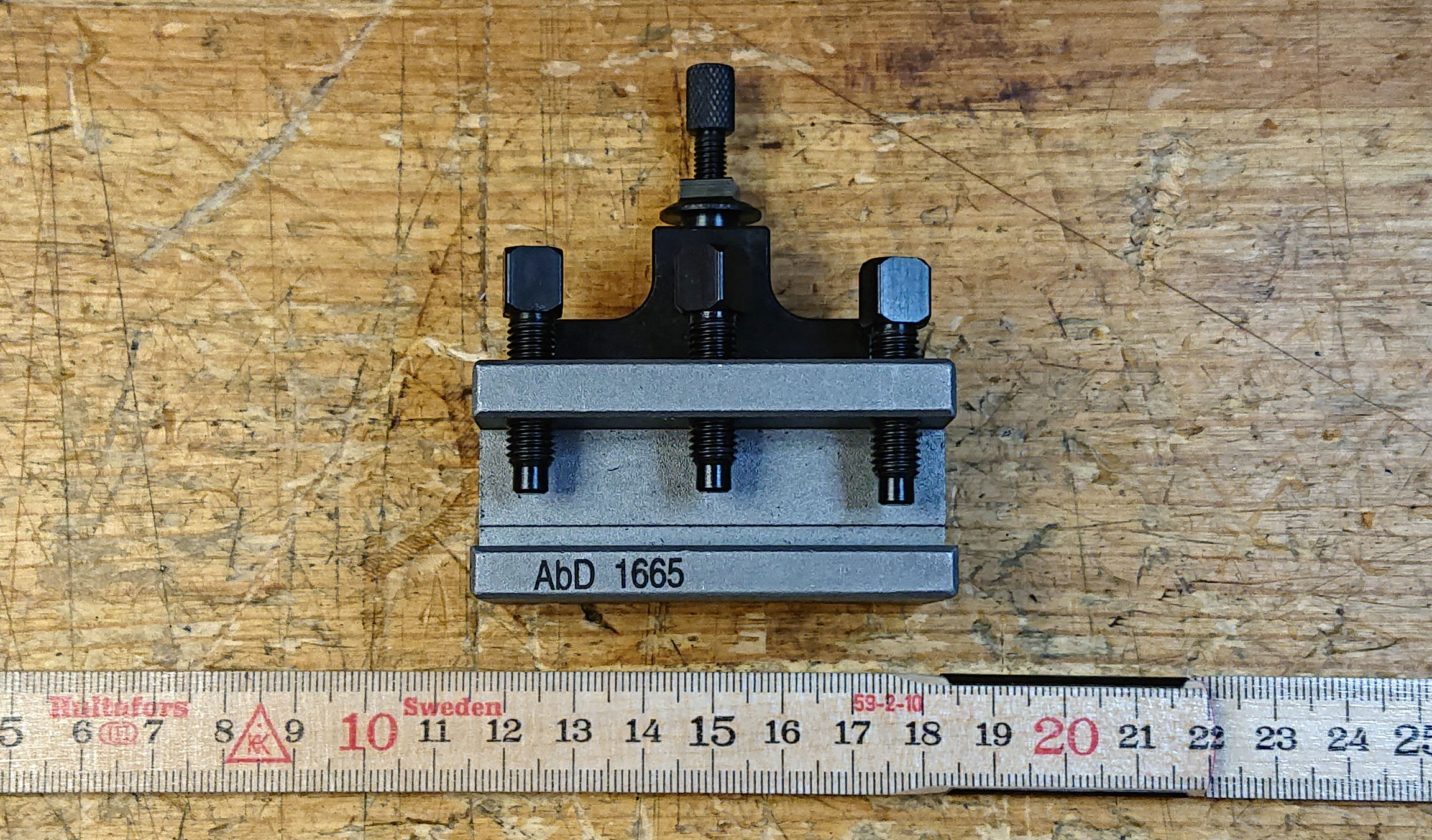

Artikelnummer: Ab1665hållare
Passar till Ab16x16set.
Bredd: 65mm.
Vikt ca: 400g.
Max stålhöjd/greppvidd 16,5mm.
Artikelnummer: Ab1665huvud
Passar till Ab16x16set.
Pga felleverans lagerhålles ett antal snabbfästen-huvud.
Dessa säljer vi ut för ca halva priset.
Kan bland annat användas till den extra svarven!
Vikt ca: 450g.

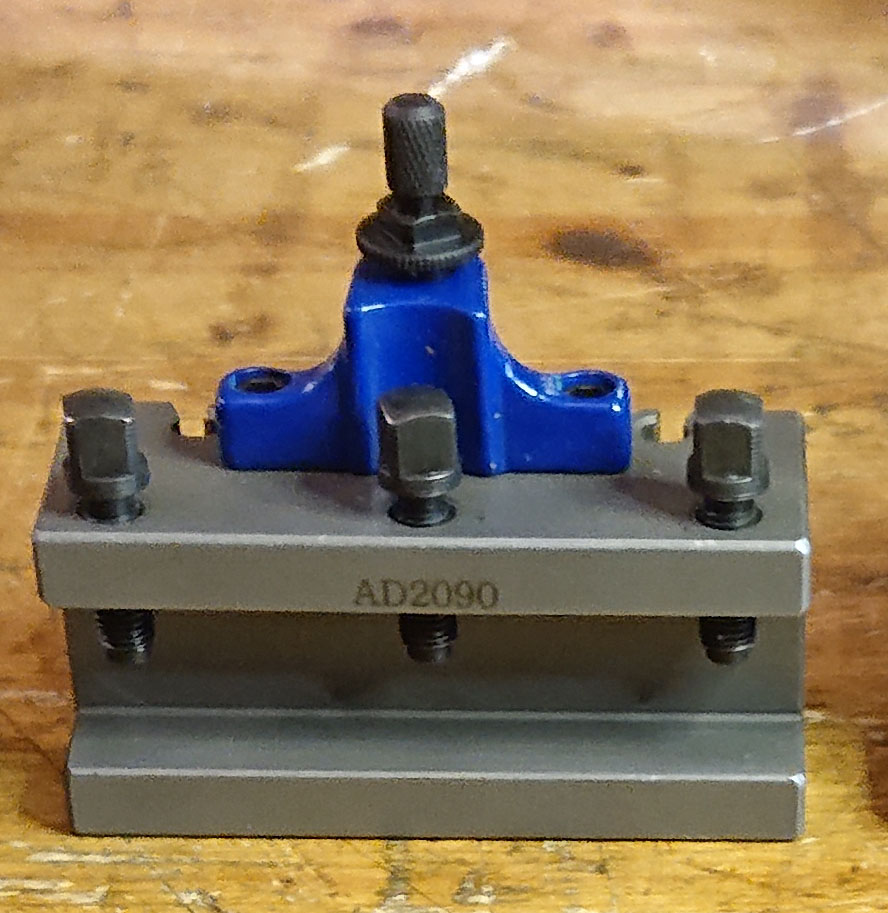

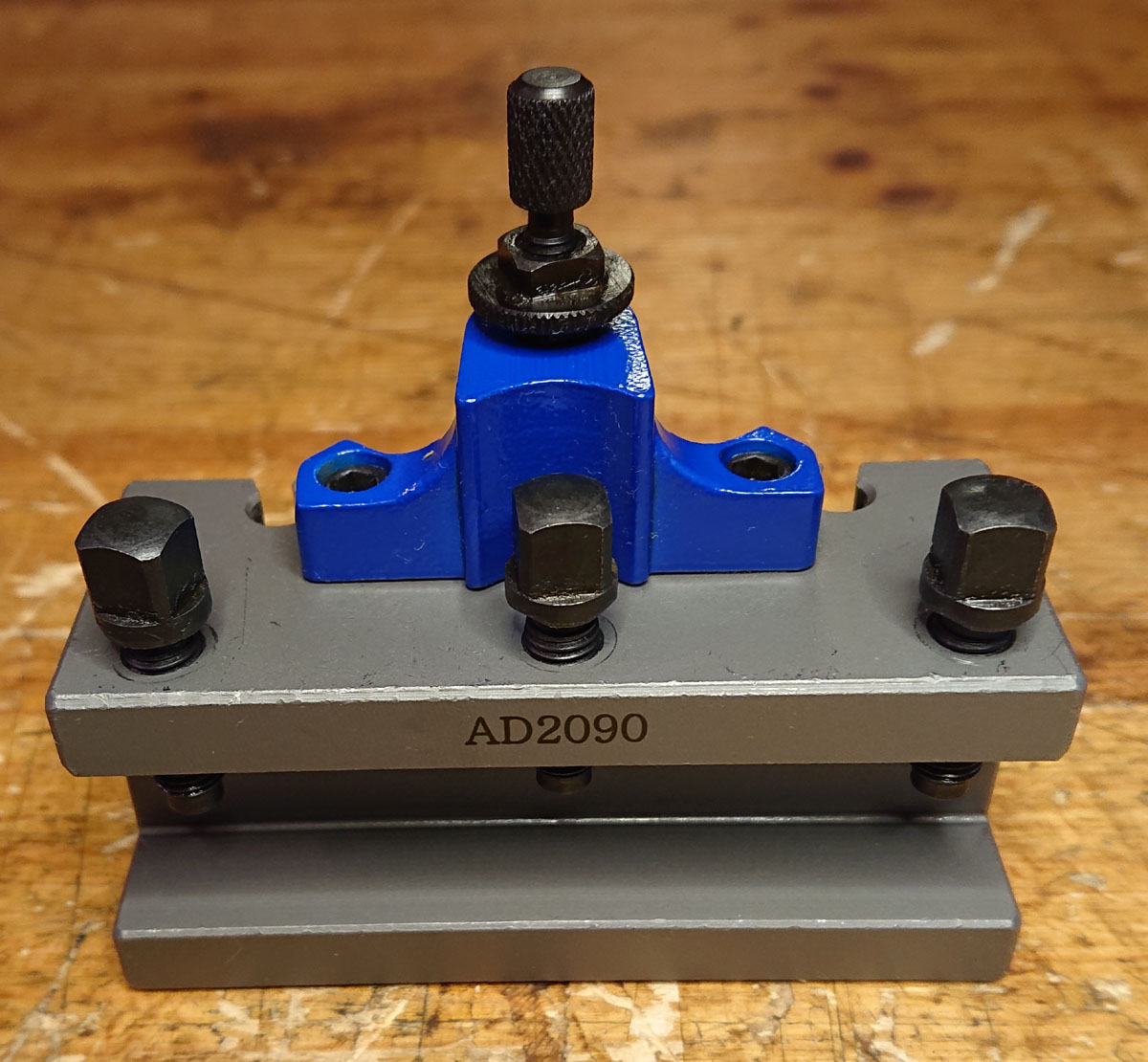

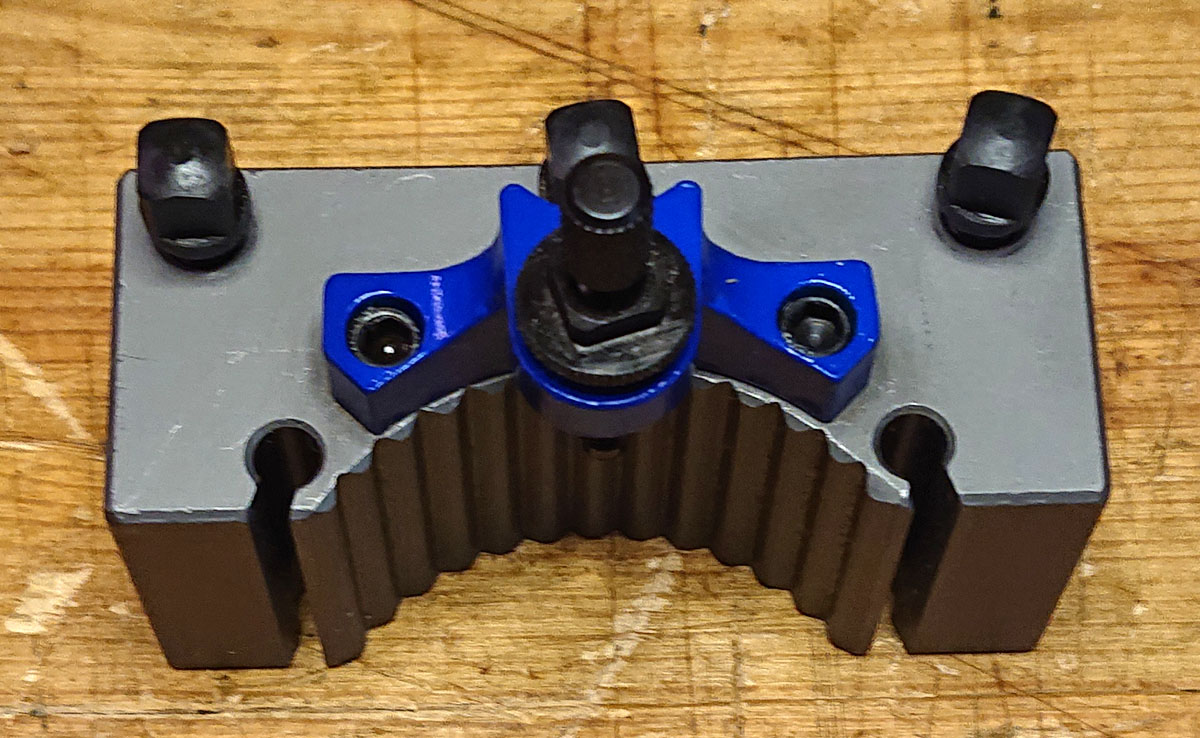

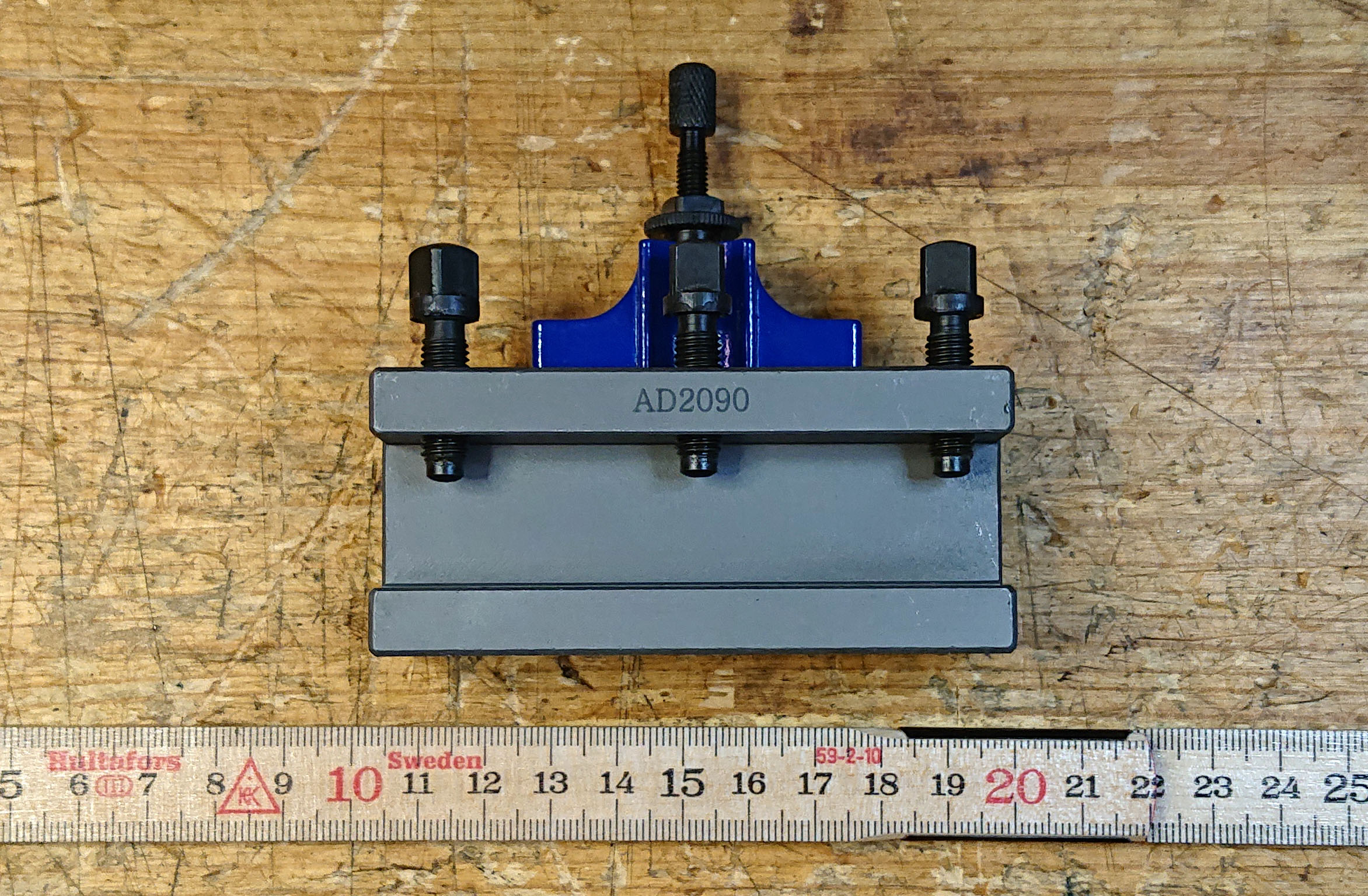

Artikelnummer: AD2090hållare
Passar till A20x20set.
Bredd: 90mm.
Vikt ca: 720g.
Max stålhöjd/greppvidd 20,5mm.

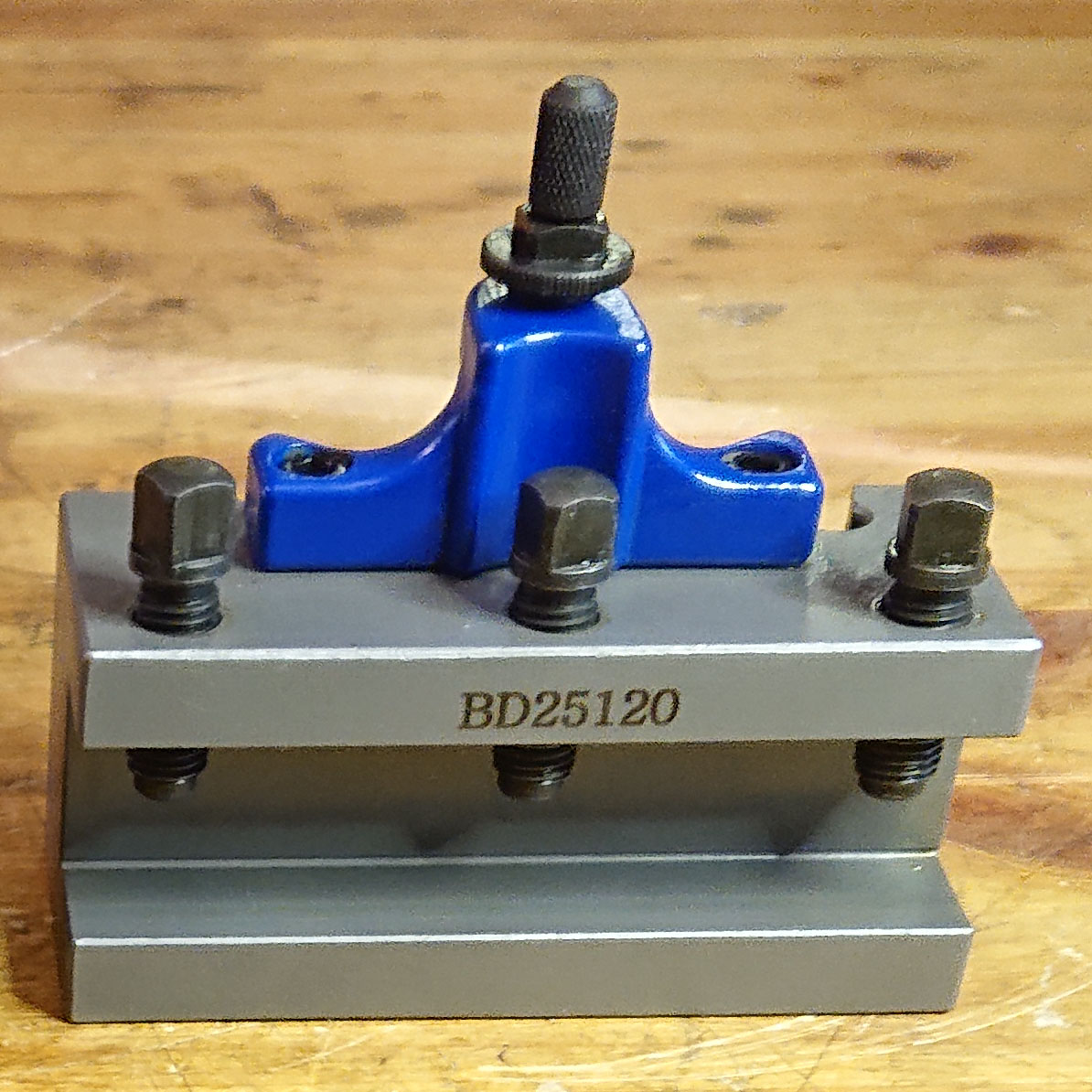

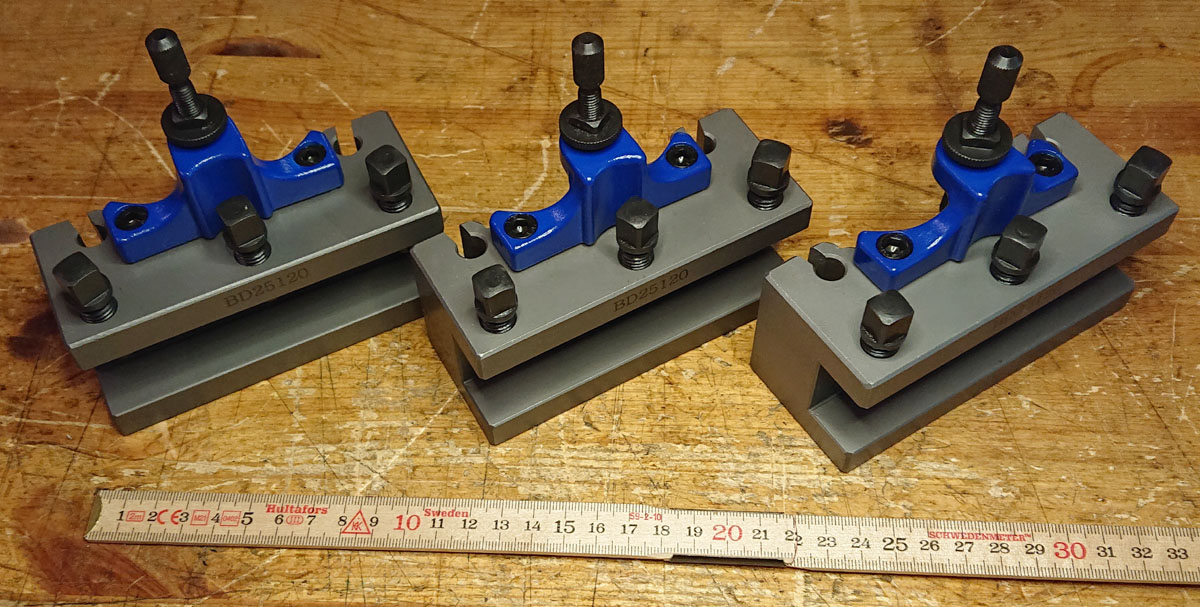

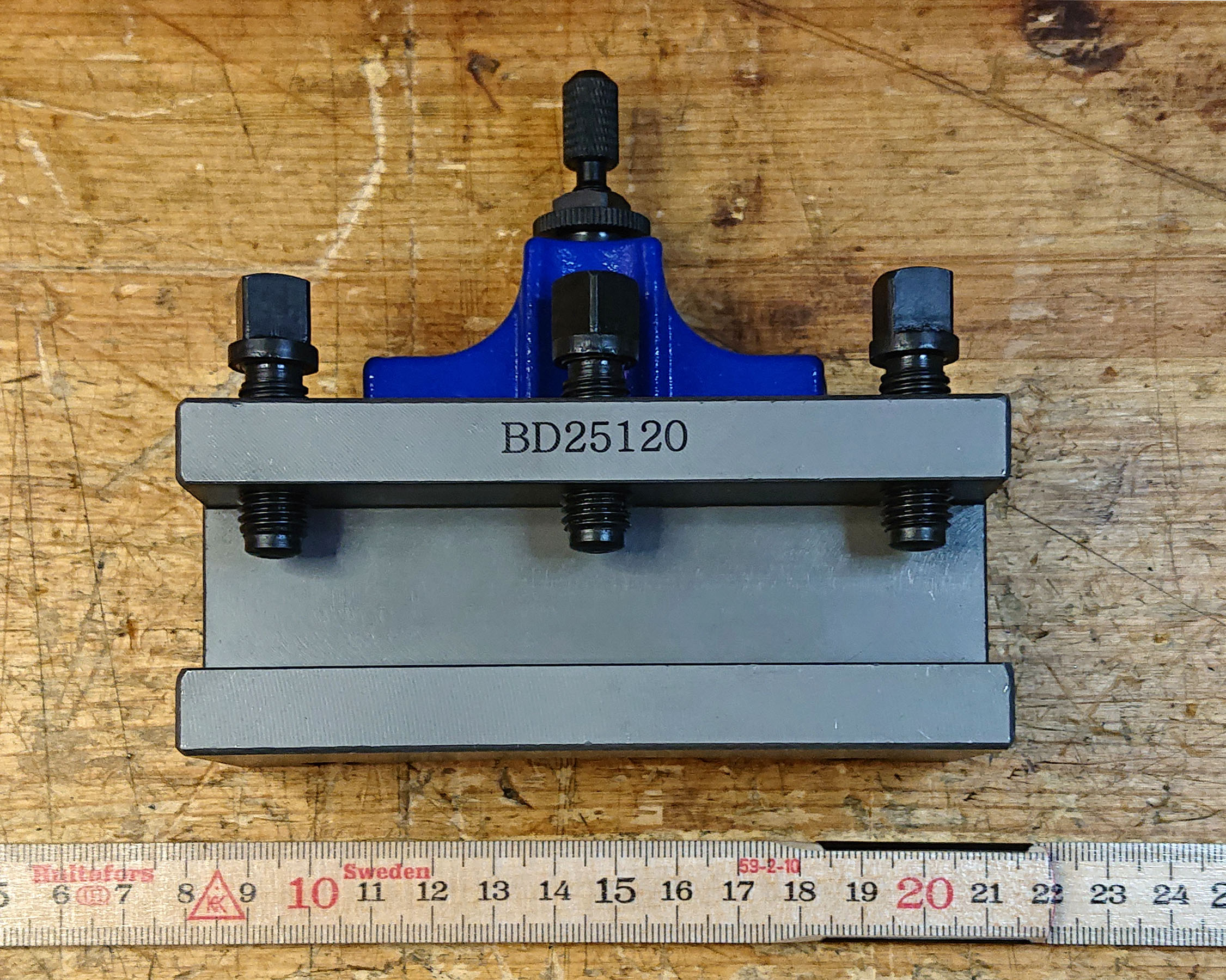

Artikelnummer: BD25120hållare
Passar till B25x25set.
Bredd: 125mm.
Vikt ca: 1620g.
Max stålhöjd/greppvidd 25,5mm.
